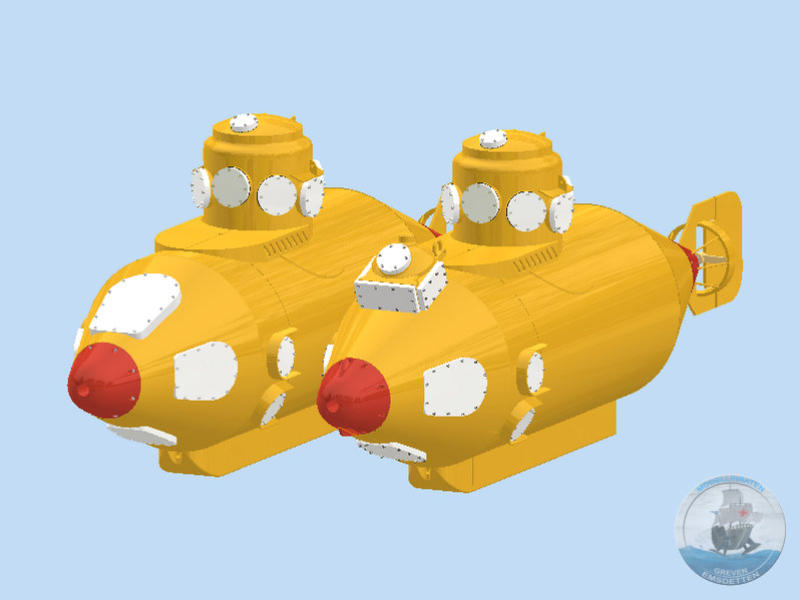

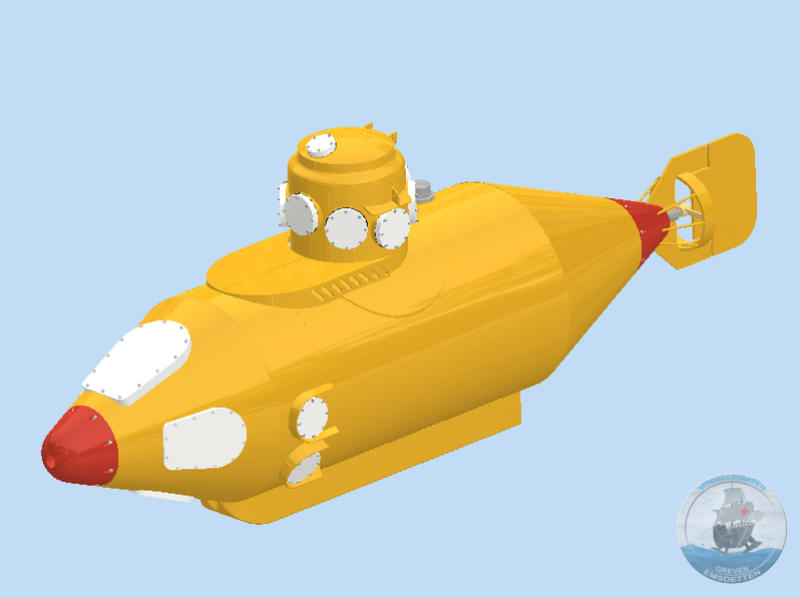

Projekt Forschungsuboot
Nekton Gamma
Nachbau der Nekton Alpha & Gamma
Modellname:
Nekton Gamma / Alpha
Schiffstyp:
Forschungsuboot
Maßstab:
1 : 5,5
Länge:
83,70 cm
Breite:
27,00 cm
Gewicht:
--- Kg
Antrieb:
G-Power BL-Motor, Typ 3536, 350KV
Sonderfunktionen:
Beleuchtung,Kamera
Bemerkung:
Gemeinschaftsprojekt
Erbauer:
Markus Reidegeld,
Sebastian Koße

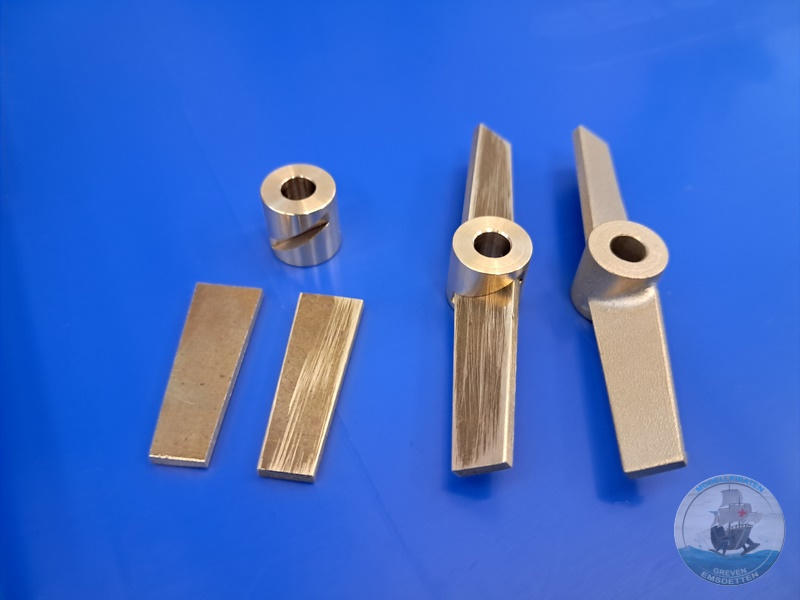

Blätter, Nabe, gelöttet
und gesandstrahlt
Fertige Schrauben

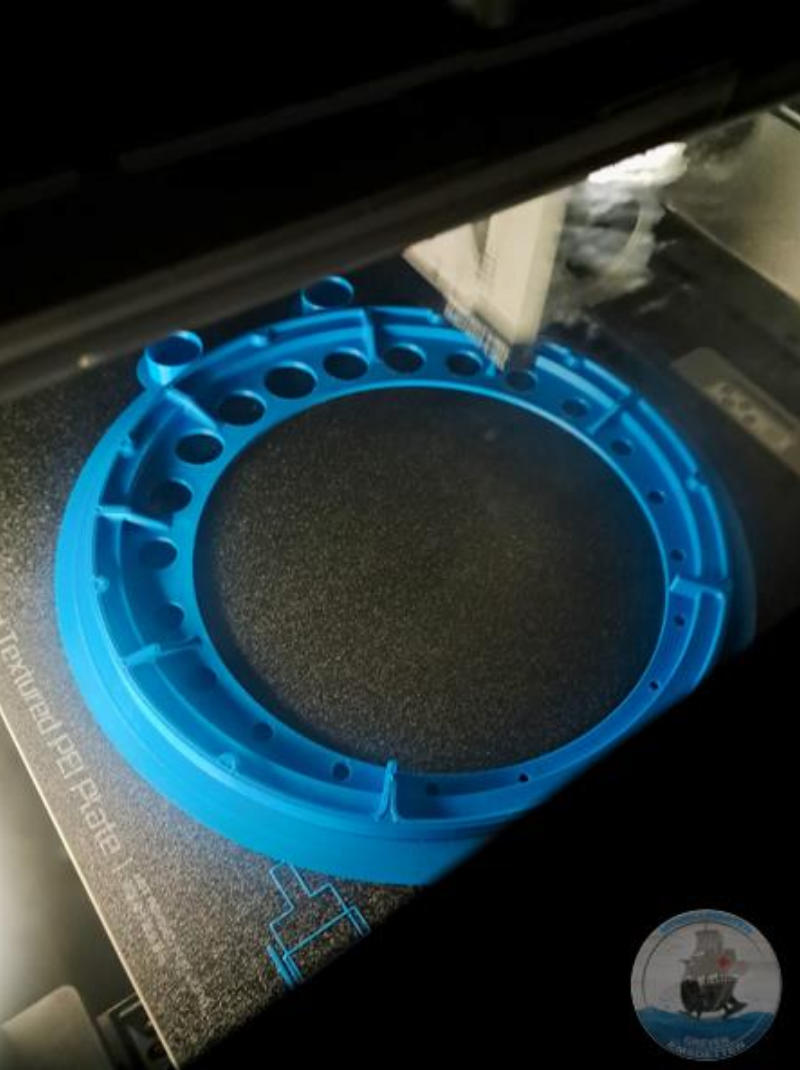

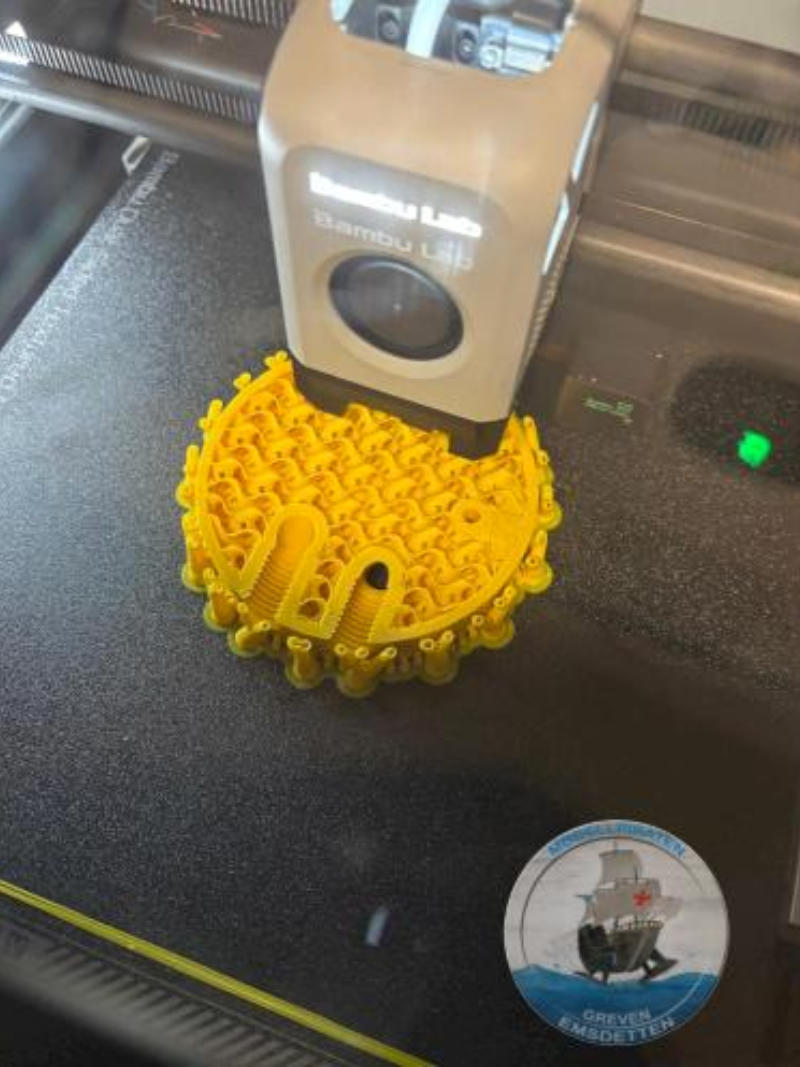

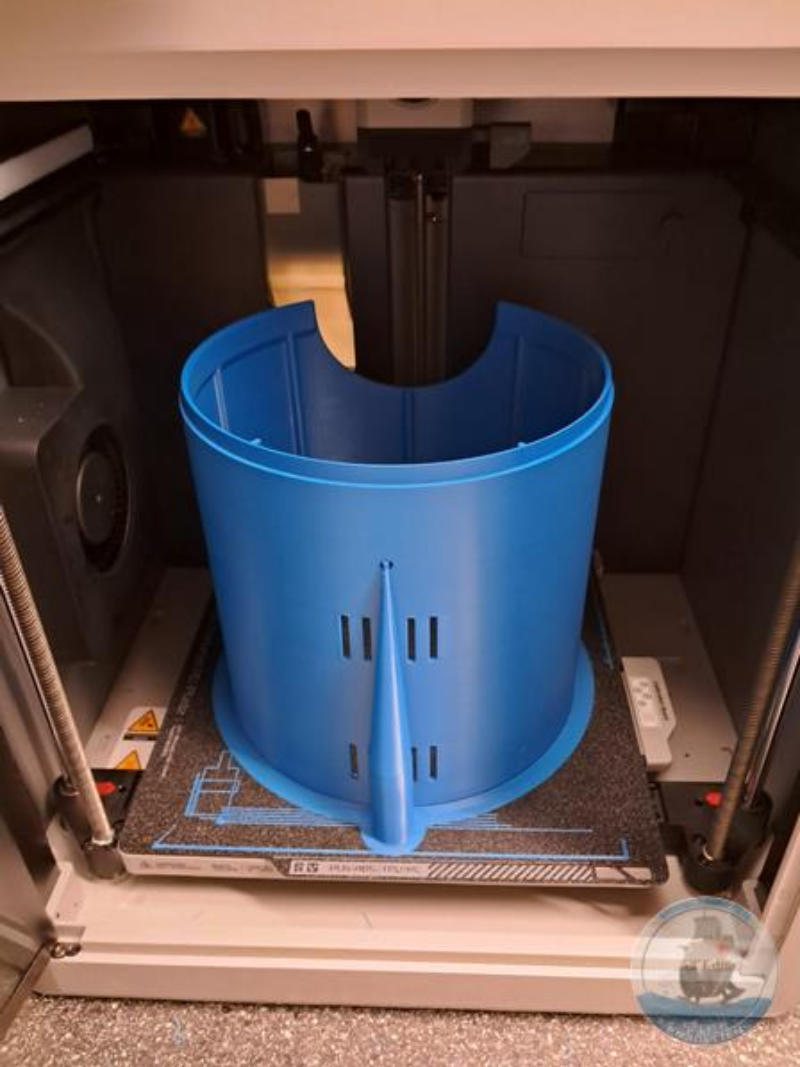

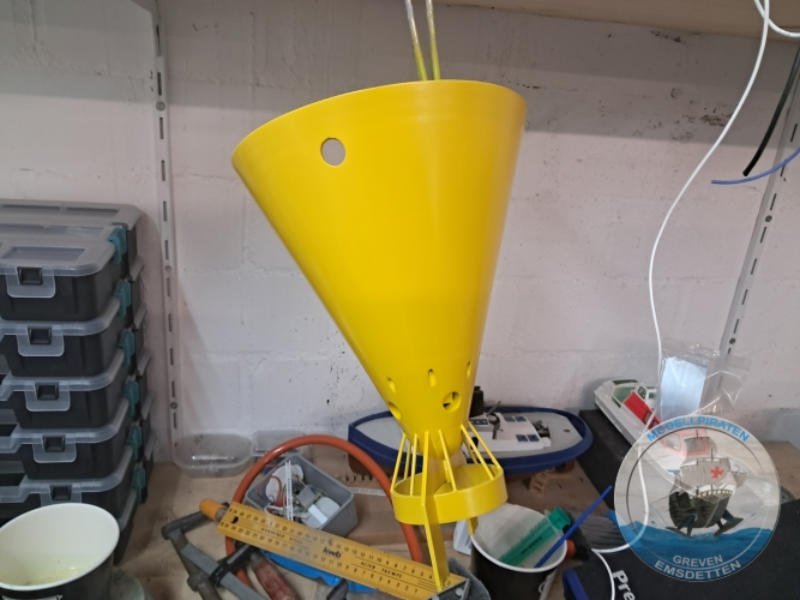

Im 3D-Druck entsteht
die Außenhülle

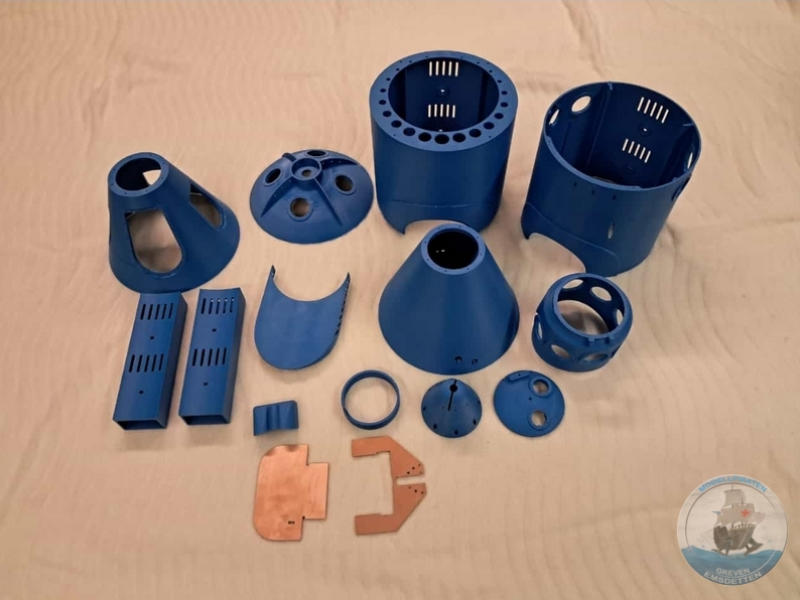

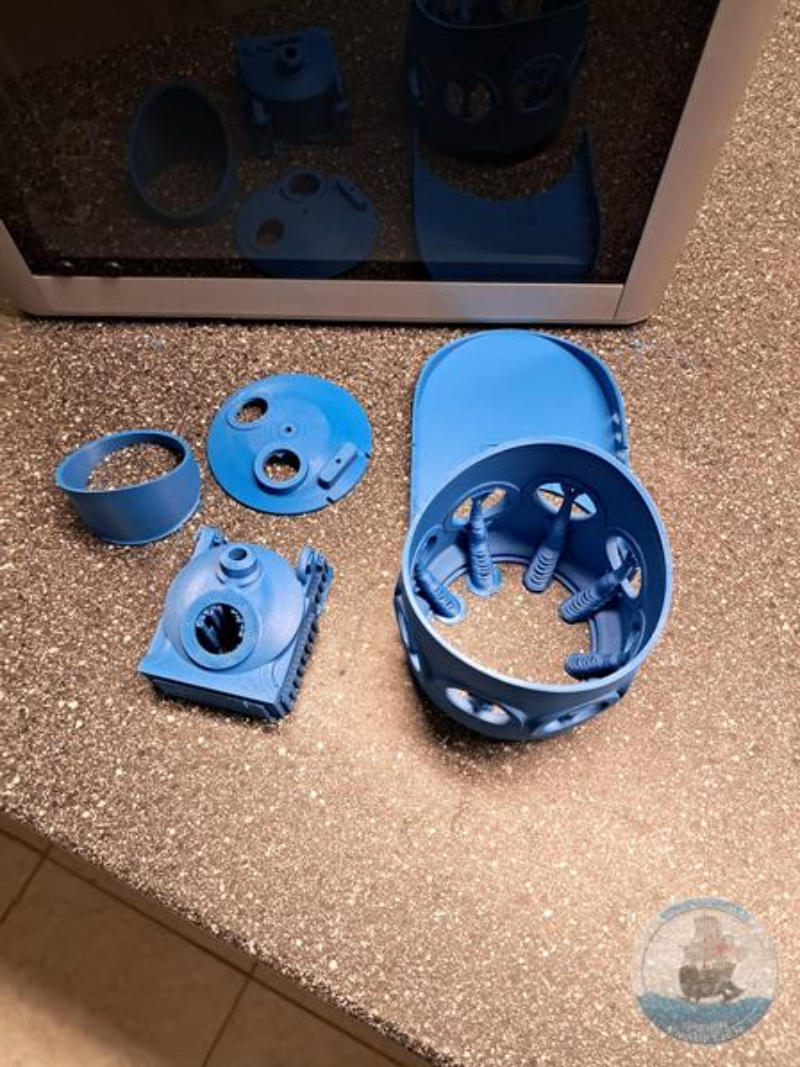

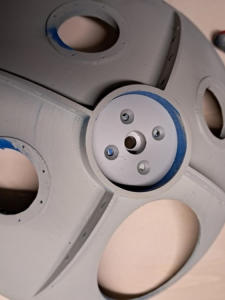

Druckteile der Nekton Gamma

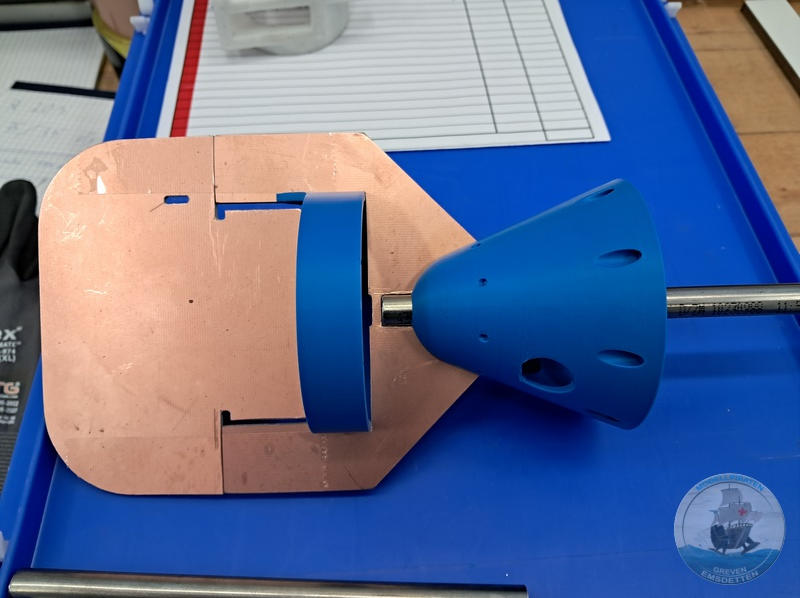

Ruder und Welle

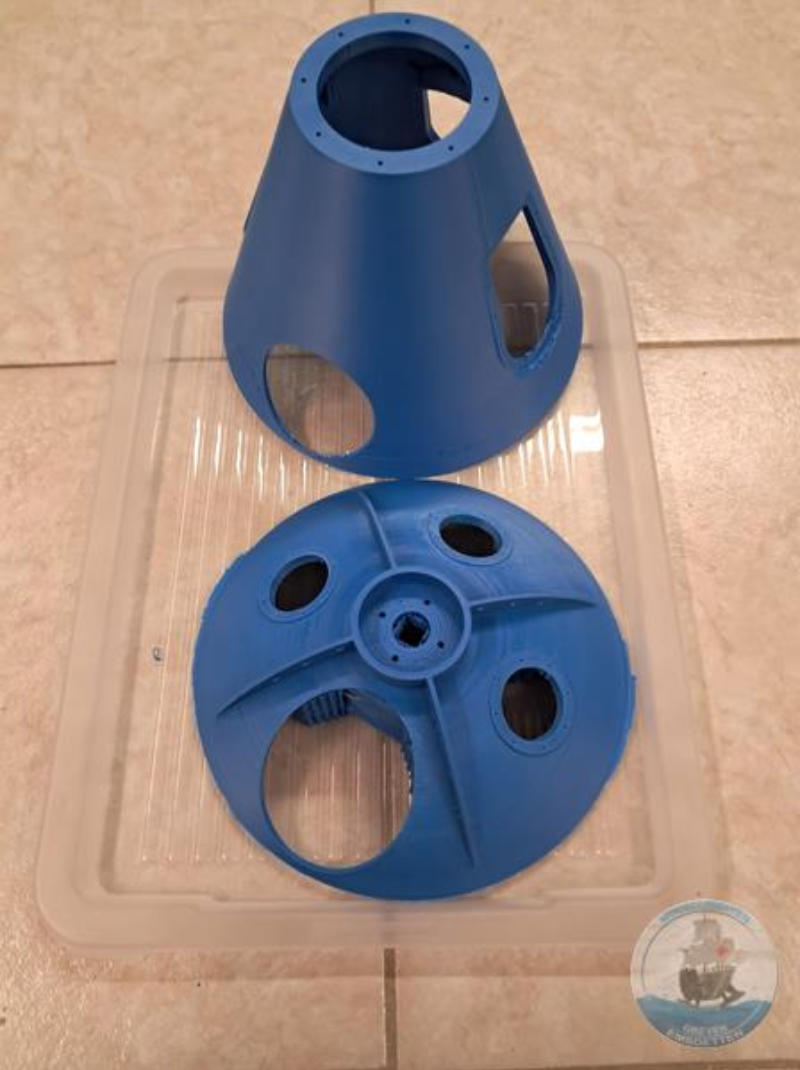

Bug Nekton Alpha

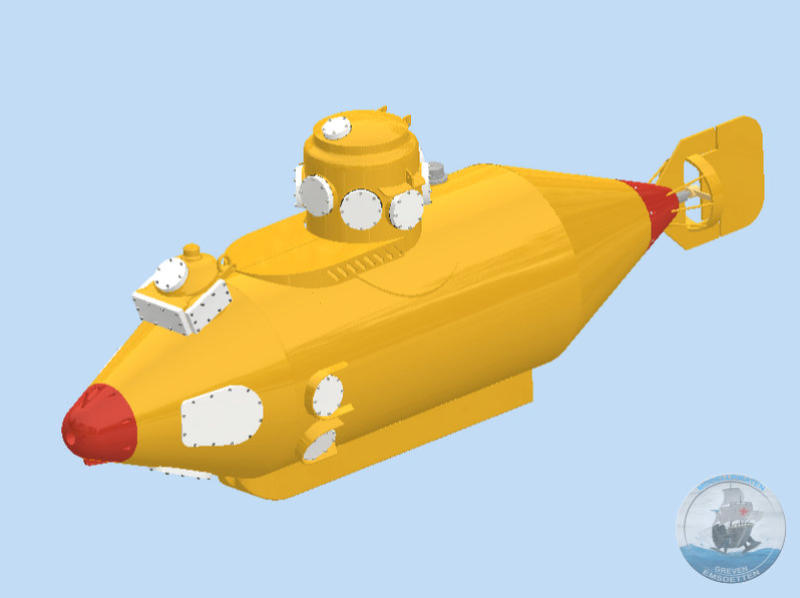

Die beiden Türme
der Nekton Alpha
Nekton Alpha

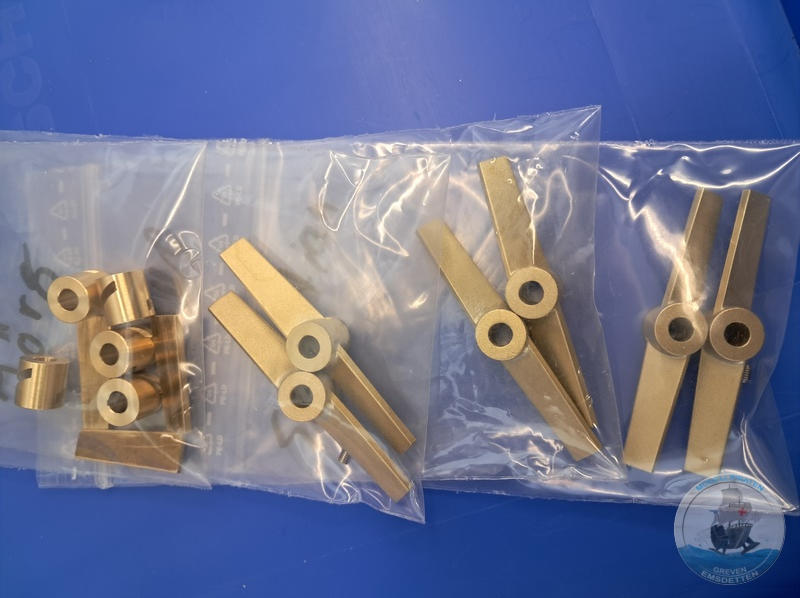

Die Schraubenblätter entstehen.

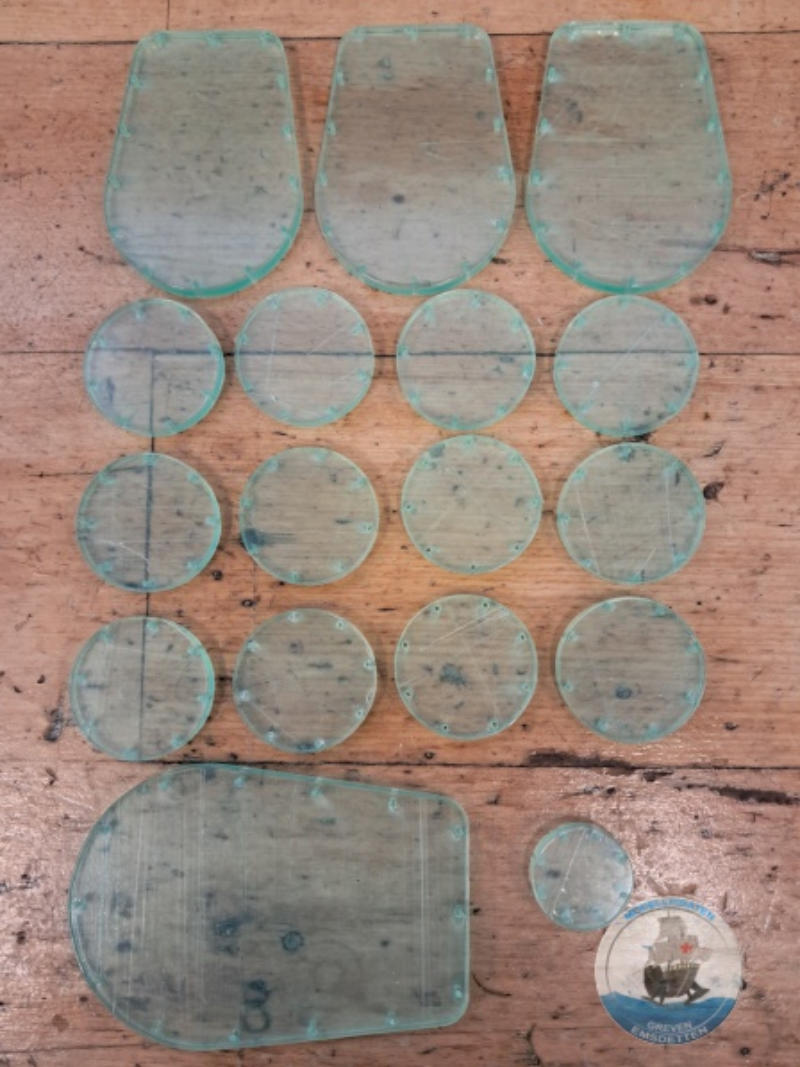

Scheiben für die Bullaugen
Der Bugverschluss entsteht

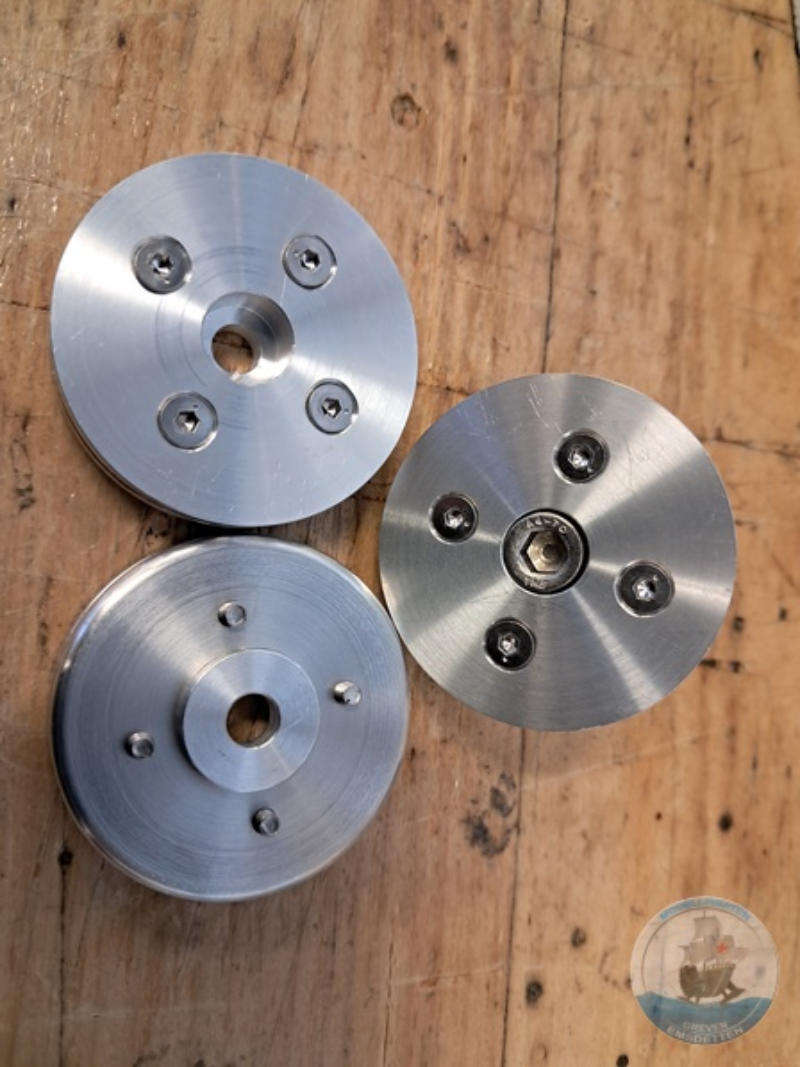

Bugverschluss
Bugverschluss
Eloxierter Bugverschluss
Die ersten Teile entstehen.

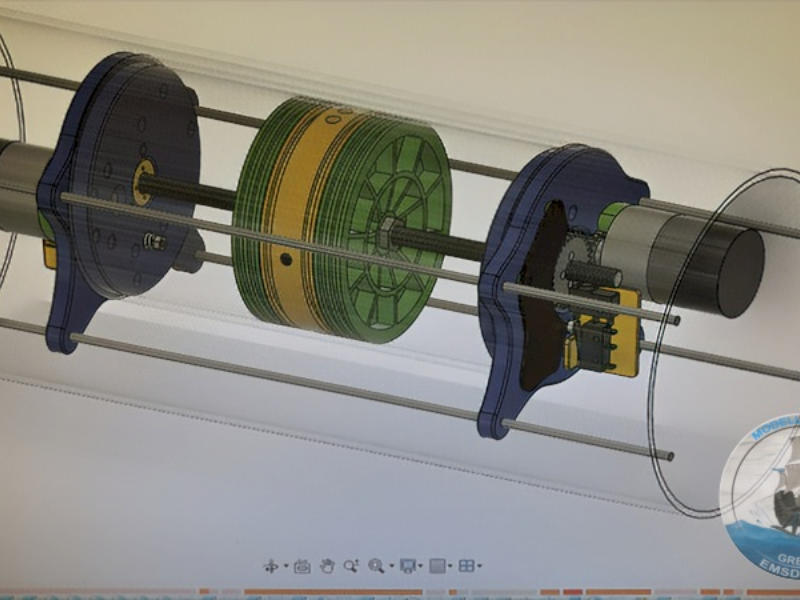

Entwurf der Tauchtanks

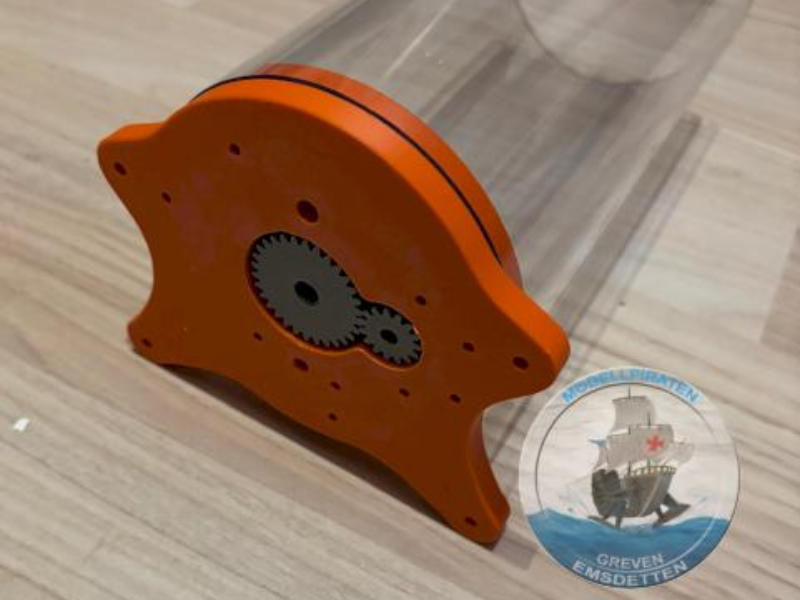

Beginn der Zahnrad Produktion

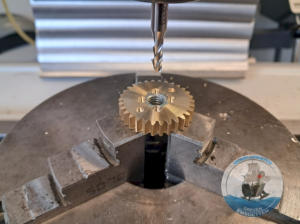

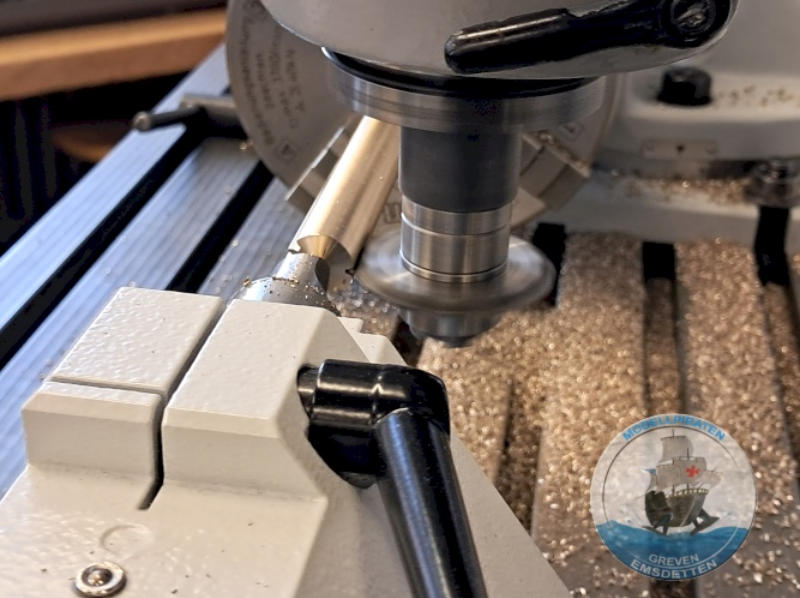

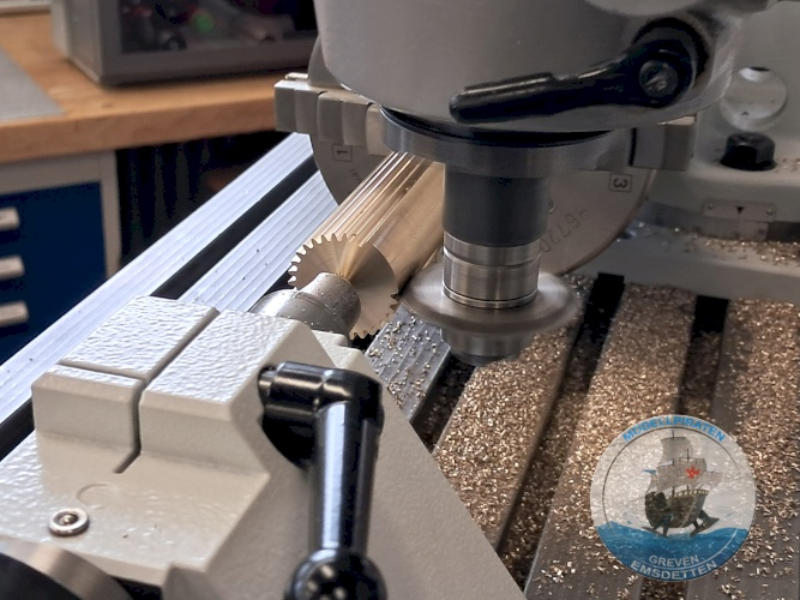

Fräsen des 30er Zahnrades

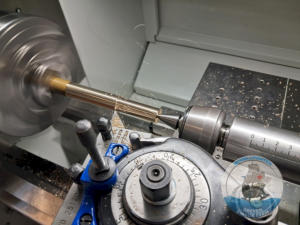

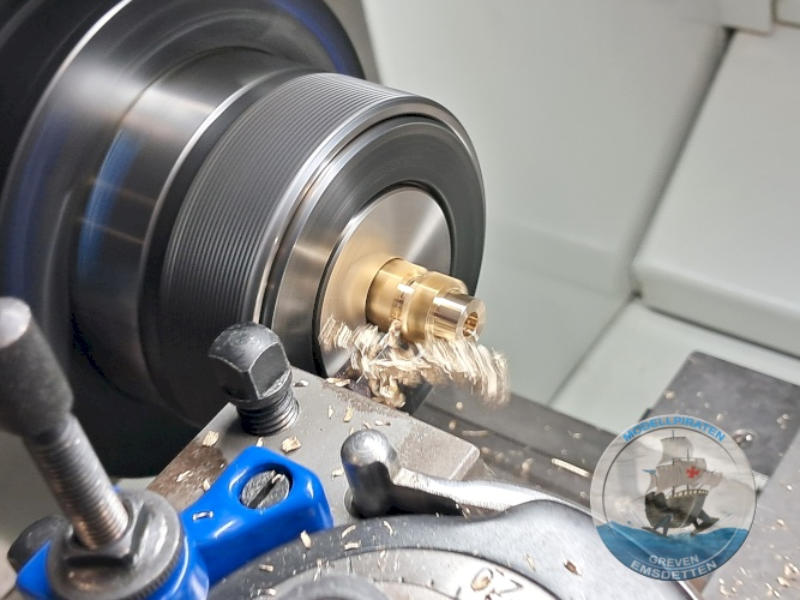

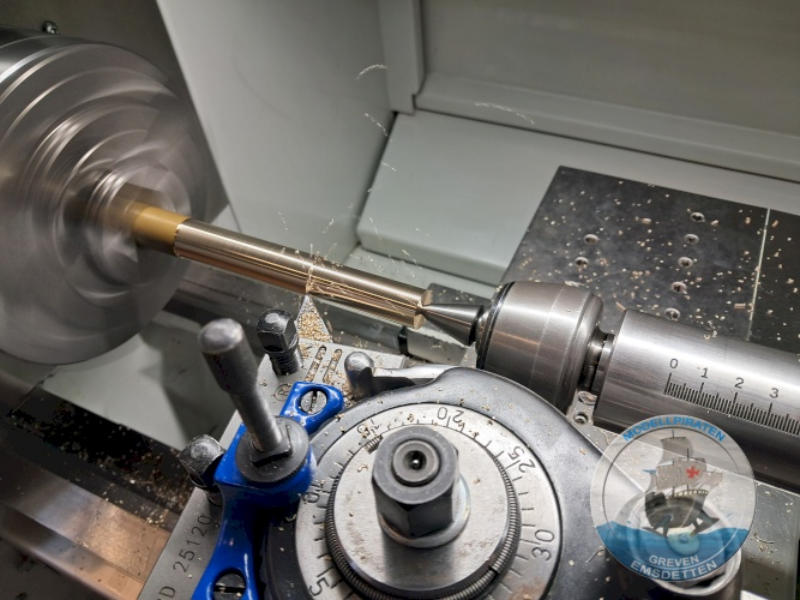

Drehen und Abstechen
Fräsen des 15er Zahnrades

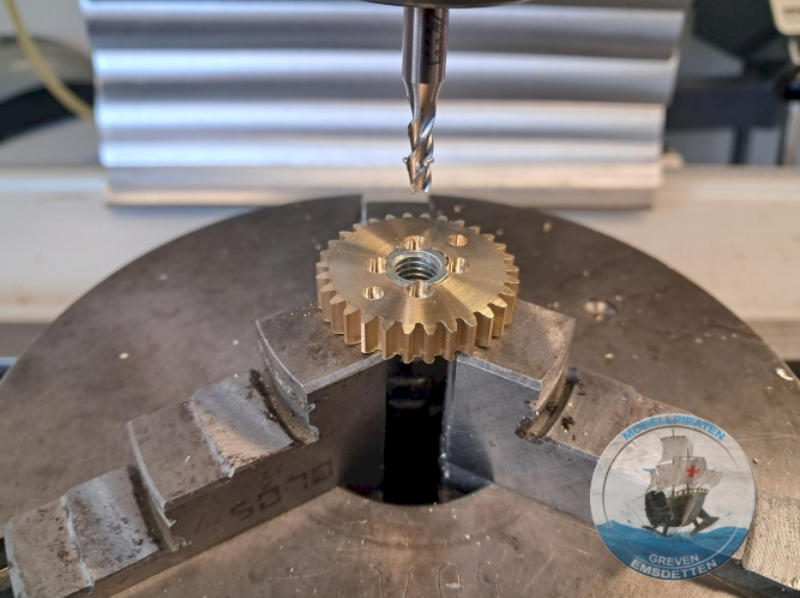

Bohrungen für Schrauben
und Magnete

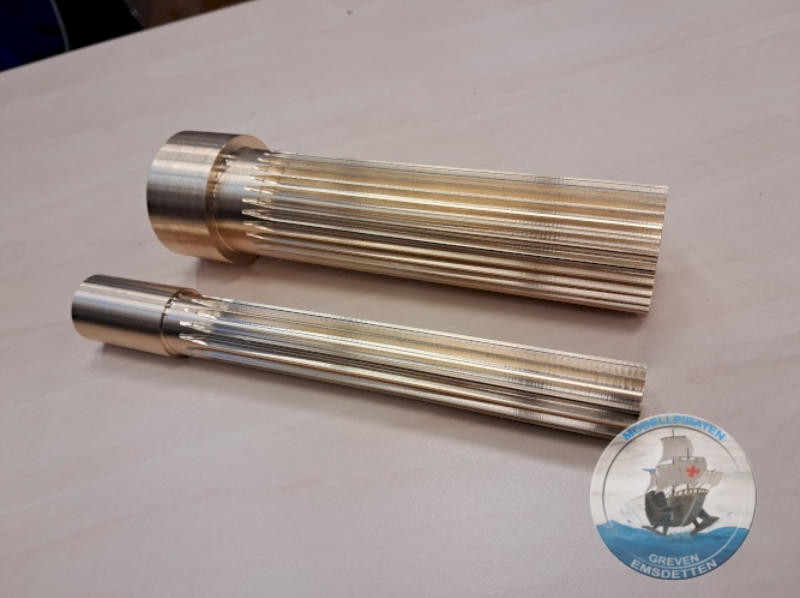

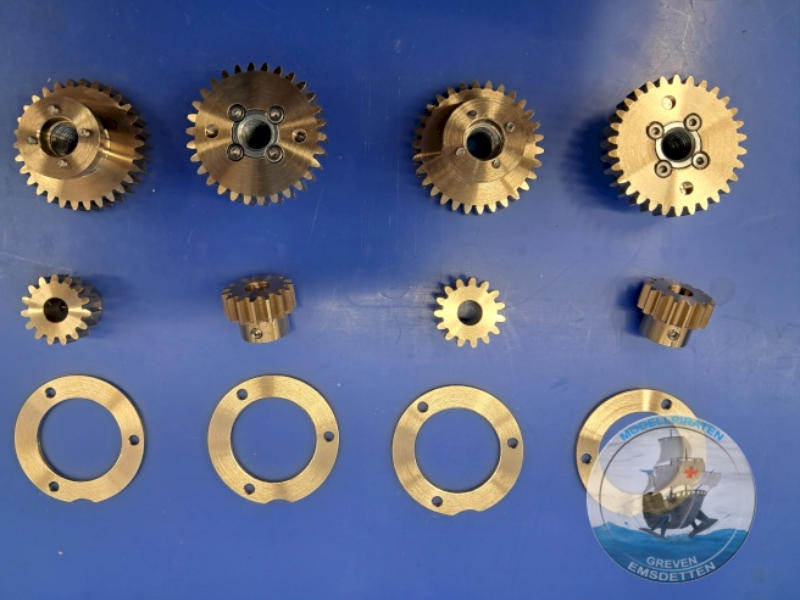

Die gedrehten und gefrästen
Messing Teile

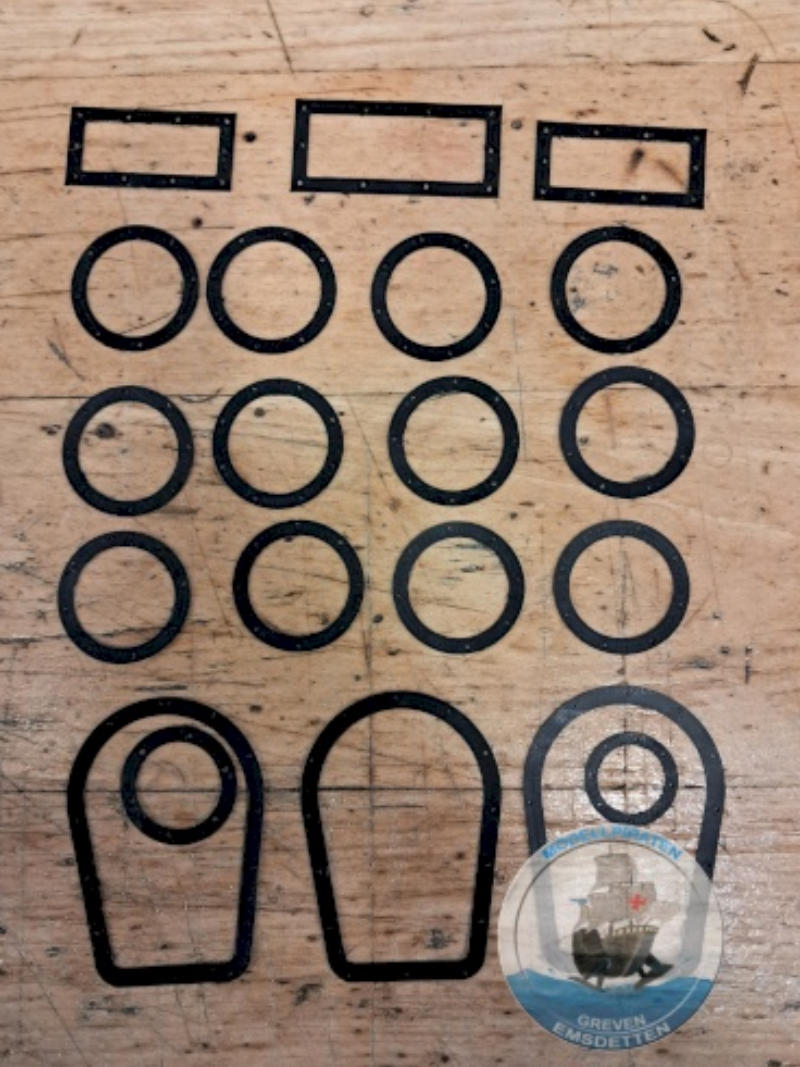

Dichtungen für die
Bullaugen der Gamma

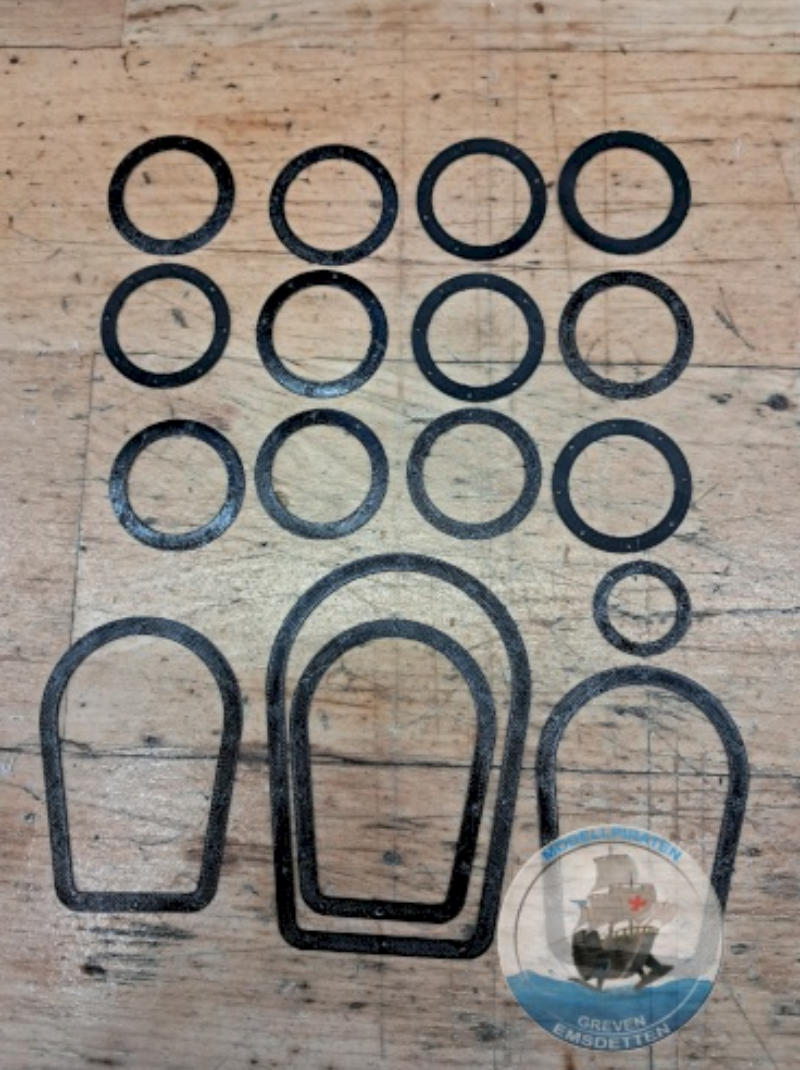

Dichtungen für die
Bullaugen der Alpha
Tauchtant Mittelteil.
Fräsen der großen Löcher
für die Wasseransaugung
Bohrungen für das
Pressluft Notsystem

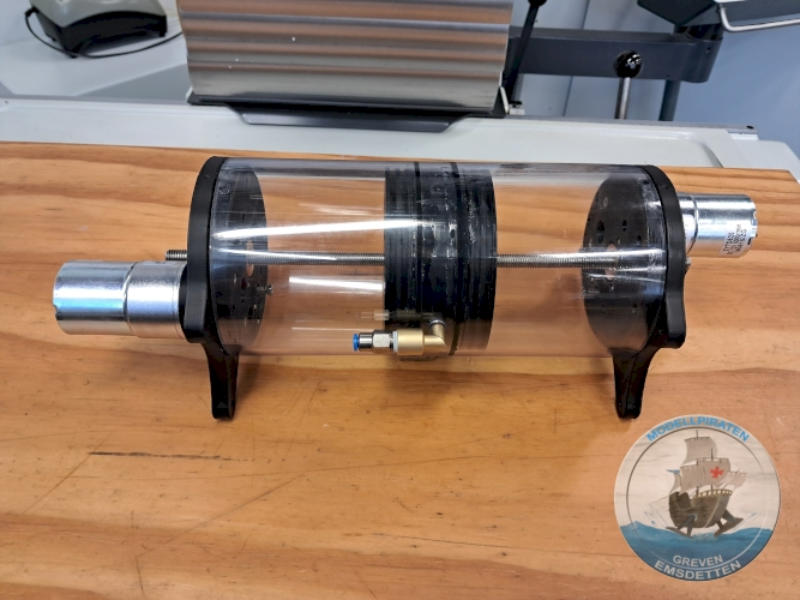

Doppelkolbentauchtank

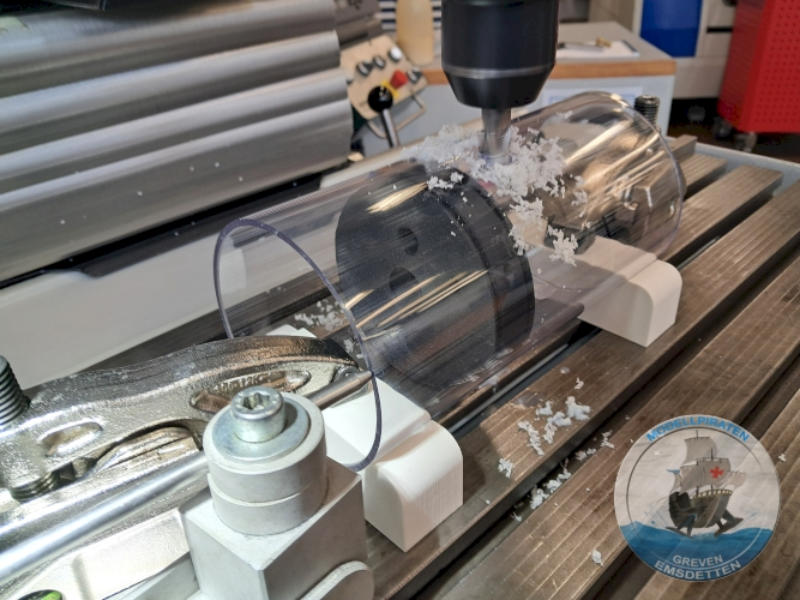

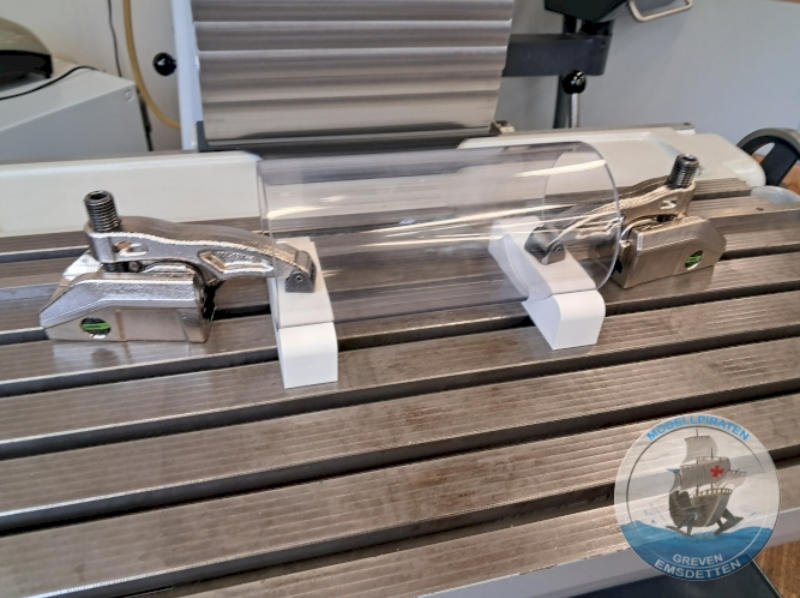

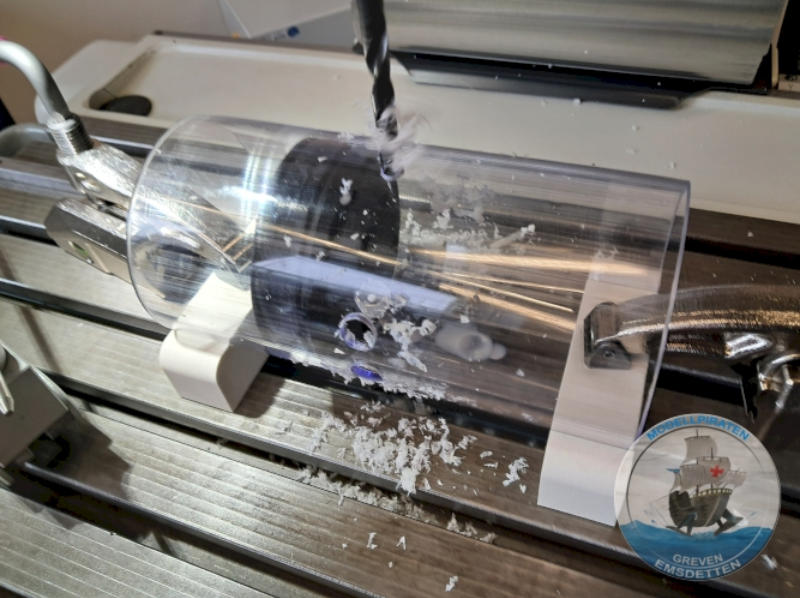

Polycarbonat Rohr auf
der Fräse aufgespannt

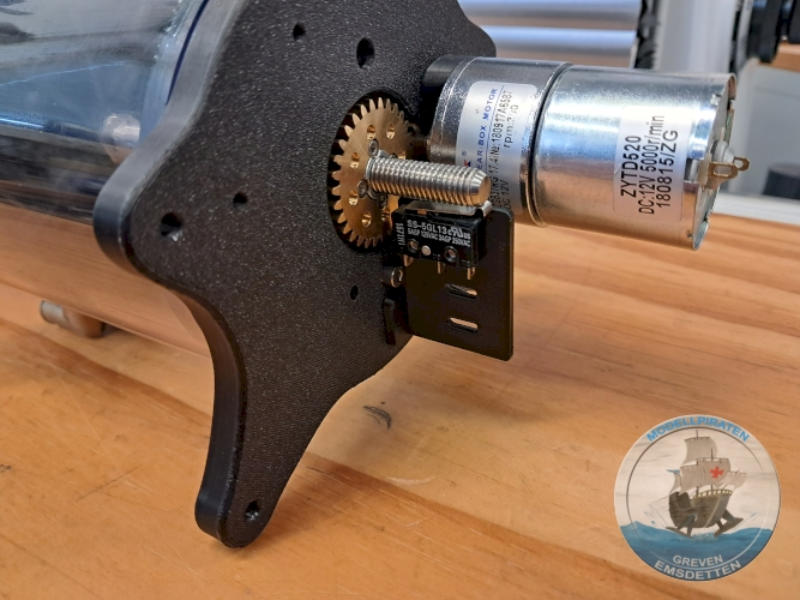

erster Montierter Mikroschalter
Montierte Wasser-Ansaugung

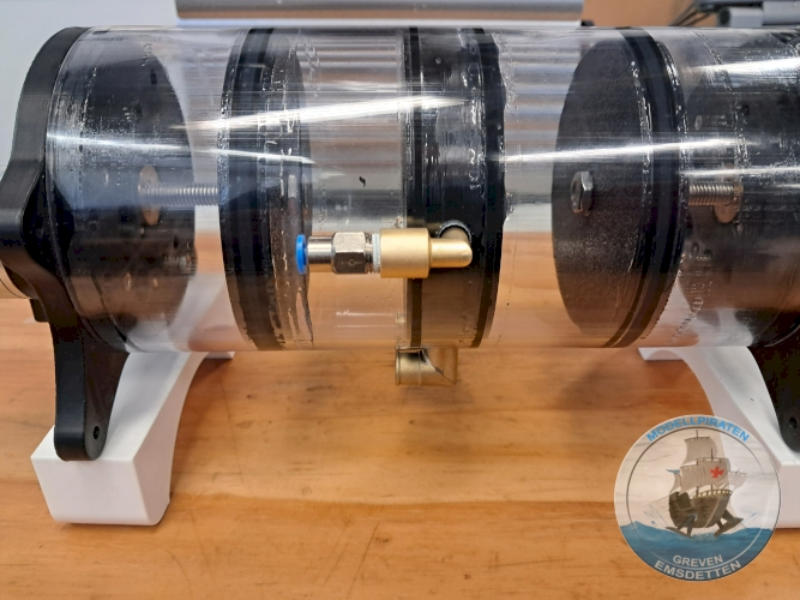

Anschluss für das Pressluft
Notsystem mit Rückschlafventil

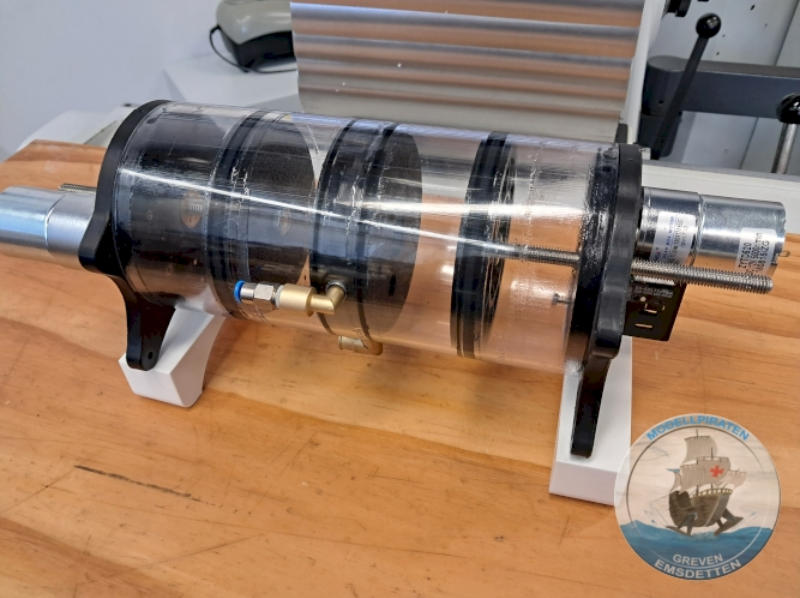

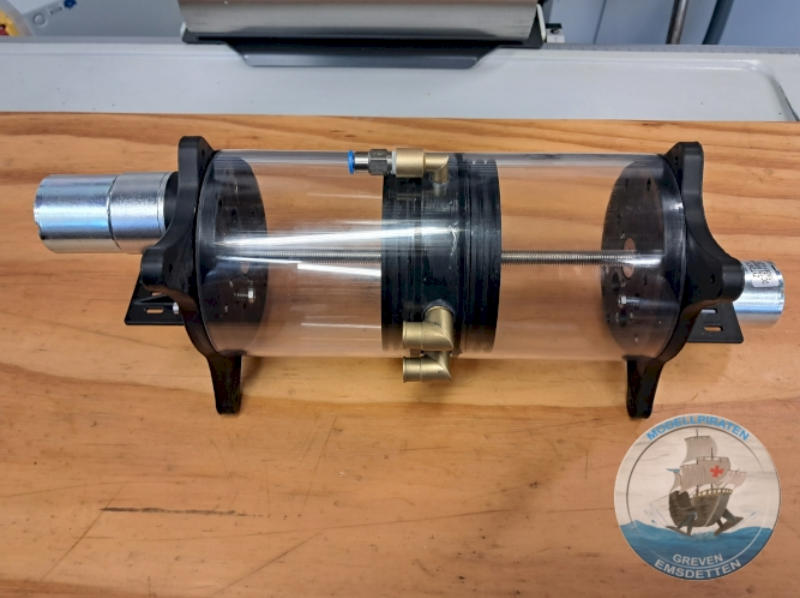

Doppelkolbentauchtank

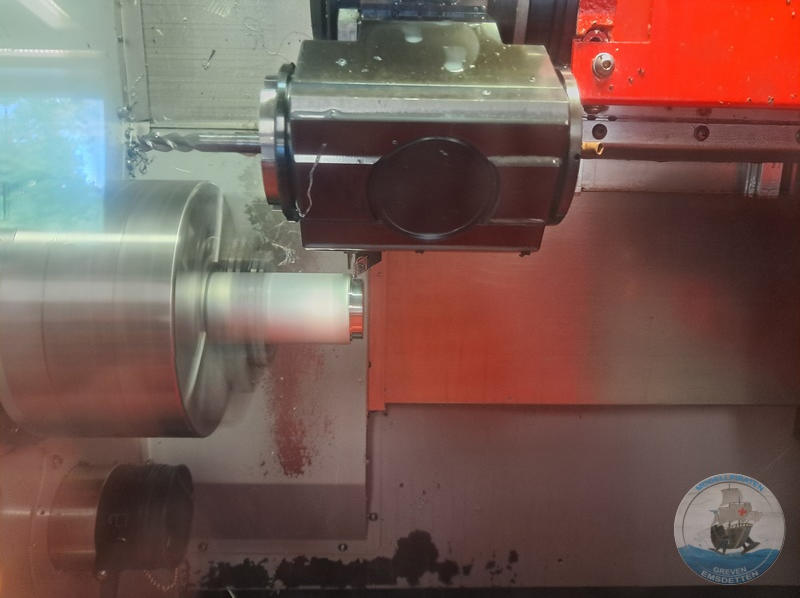

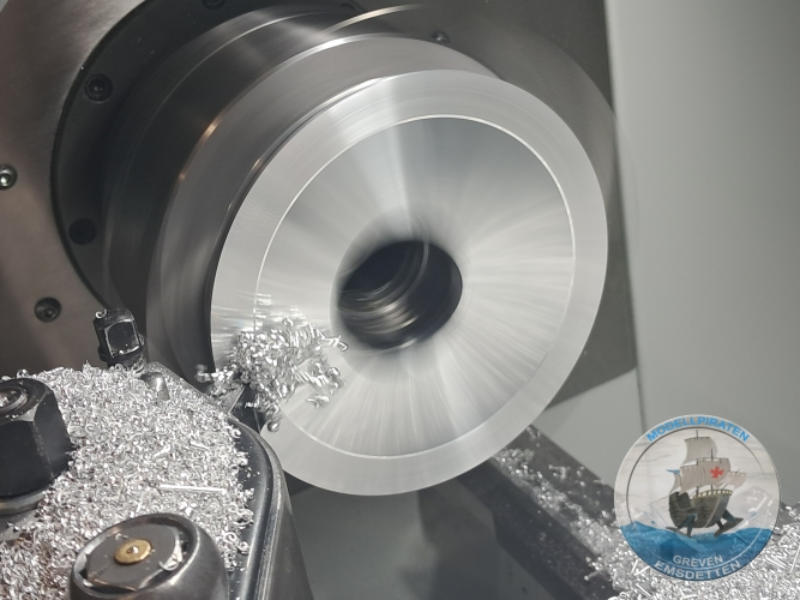

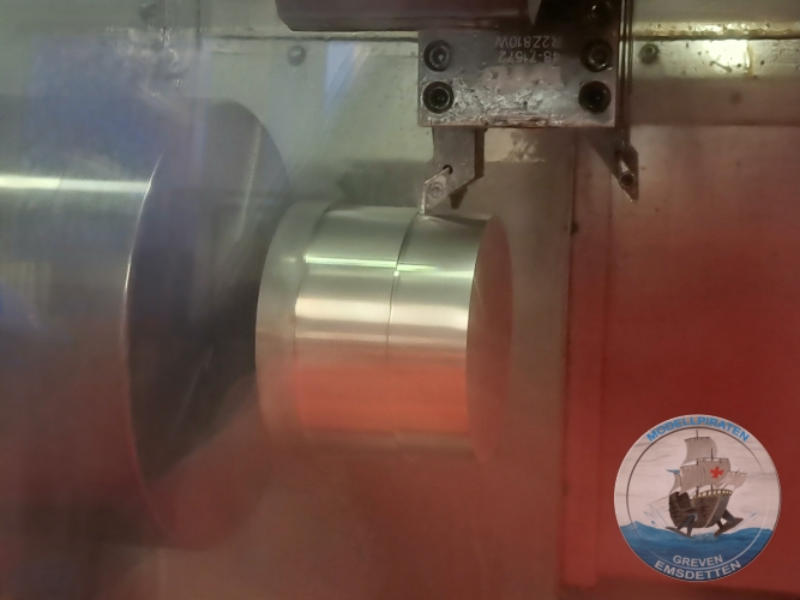

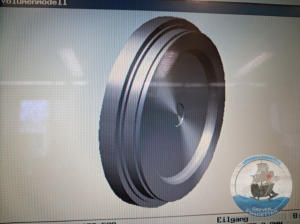

Die erste Bearbeitung erfolgt
in der CNC Drehbank
Halbzeuge von Dichtringen mit
Einstich für einen O-Rings

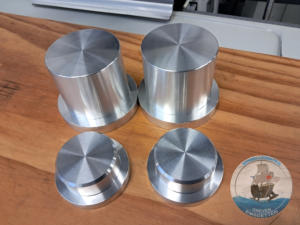

Halbzeuge der Motorgondeln
und der Schraubblöcke
Die Fertigung der
Dichtringe beginnt
Nach dem Fräsen wurden die Teile
nochmals auf der Drehbank auf
die endgültige Stärke gedreht

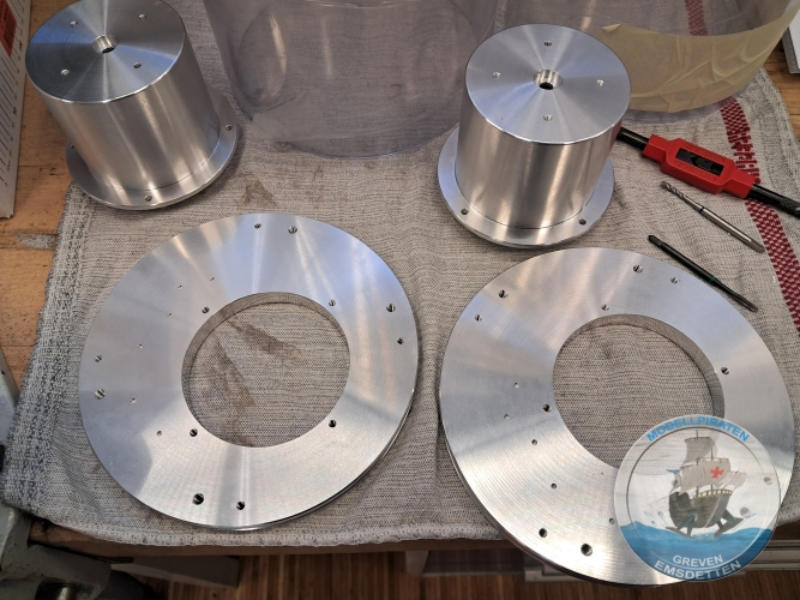

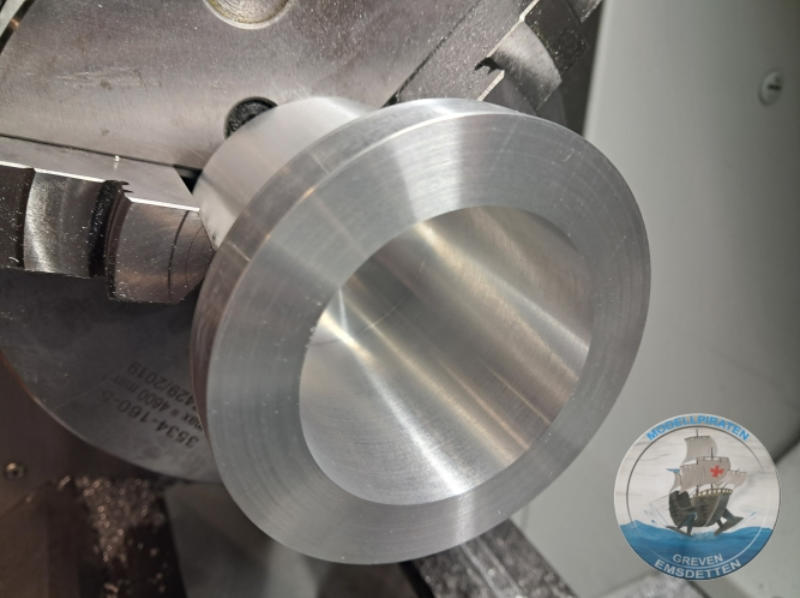

Die beiden Motorgondeln
wurden ausgedreht

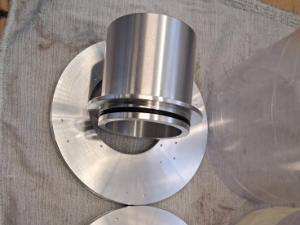

Motorgondeln mit Ansatz
und Einstich für den O-Ring

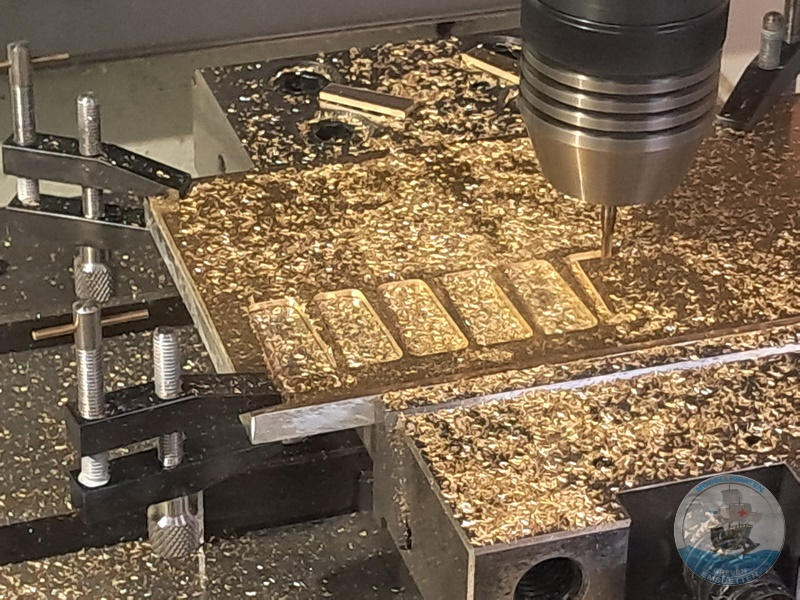

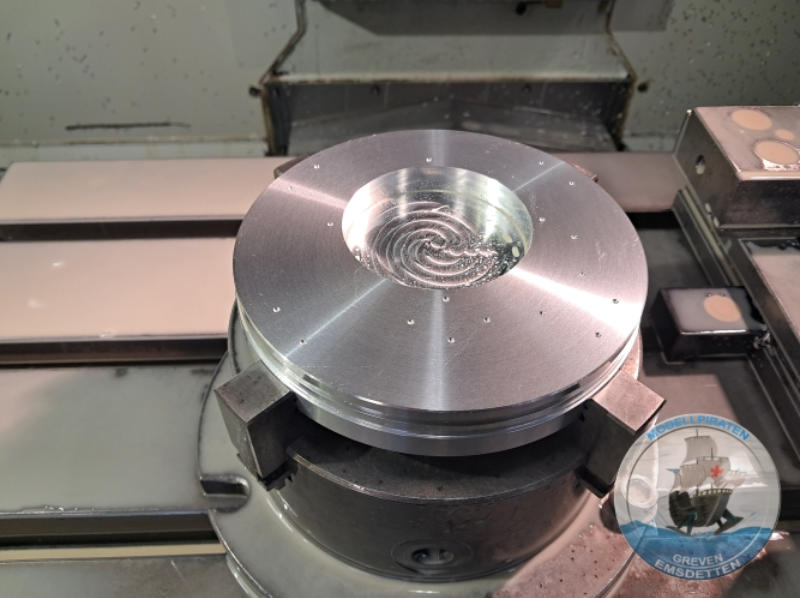

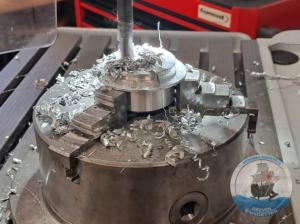

Taschen und Zentrierungen
werden auf der CNC-Fräse gefertigt

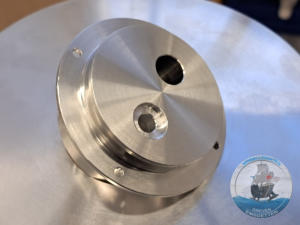

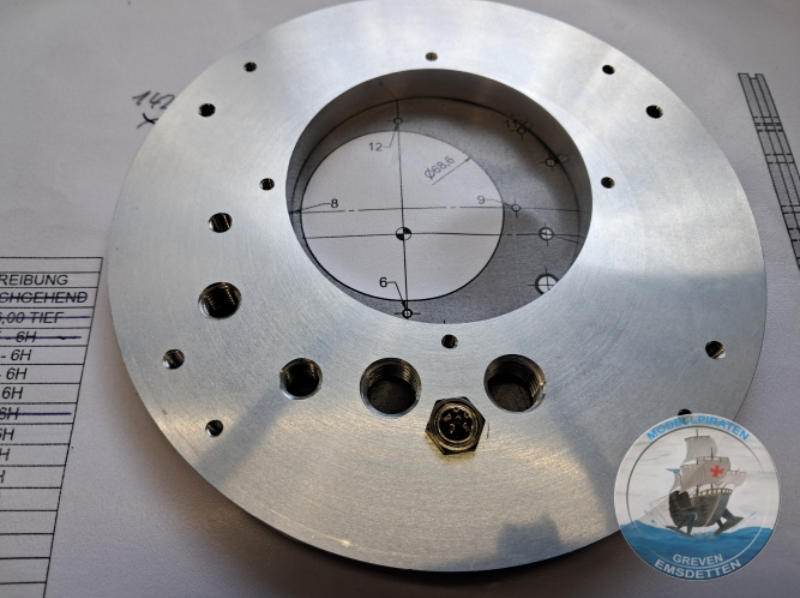

Motorgondel mit allen Bohrungen
und Heckdichtring
Konventionelle Bearbeitung
am Schraubblock
Fast Fertiger Schraubblock
Motorgondel mit Ansatz,
O-Ring-Einstich und Bohrungen

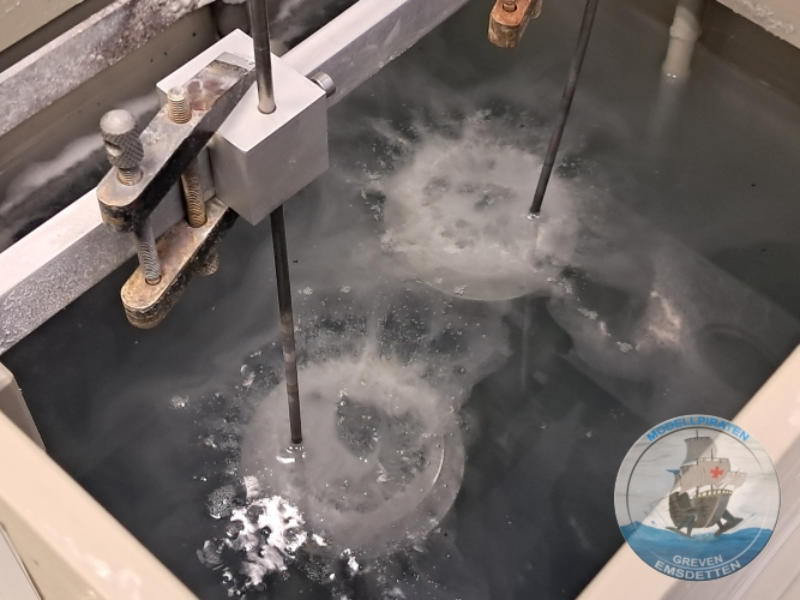

Alle Aluminiumteile sind durch
die Anodisieranlage gegangen

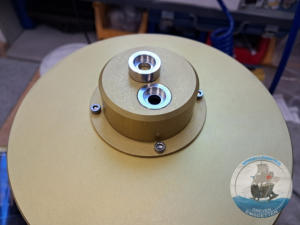

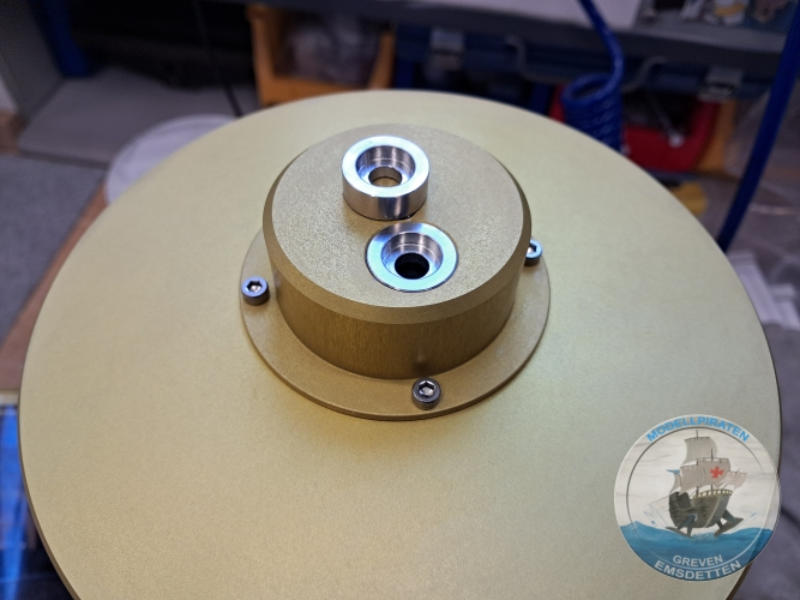

Bugdichtring mit Schraubblock
im Rohr Eingebaut

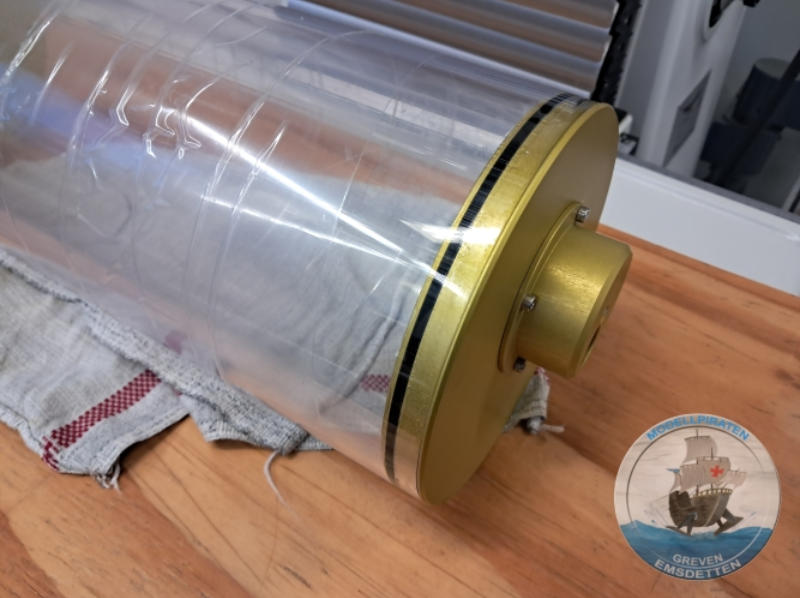

Motorgondeln mit
Heckdichtring im Rohr
Fast fertiger Heckdichtring

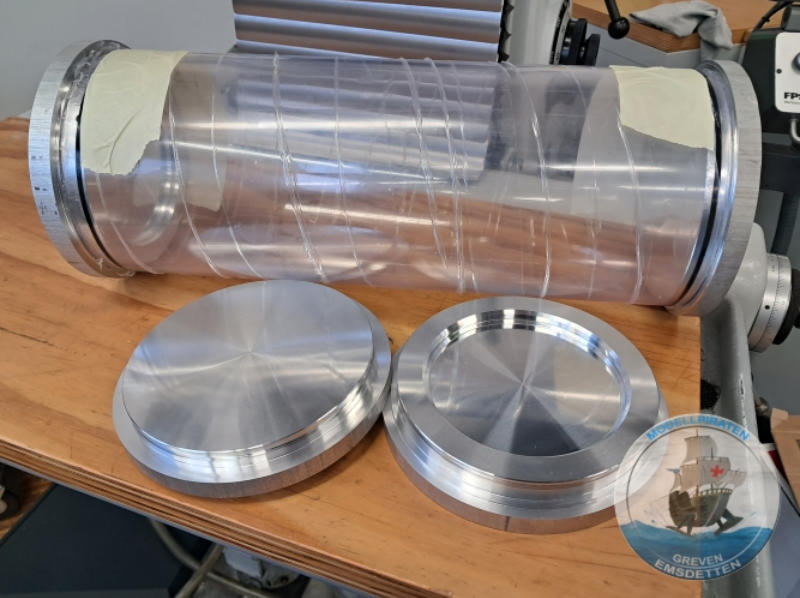

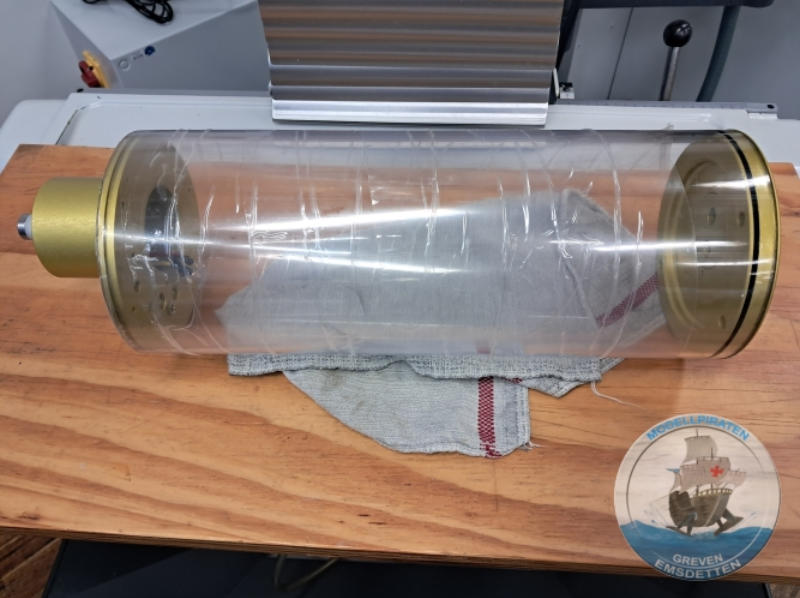

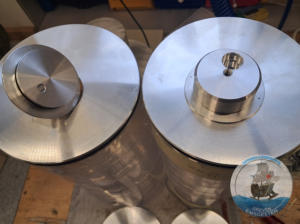

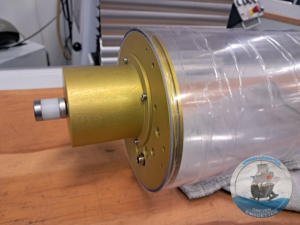

Heck- und Bugdichtring mit Rohr

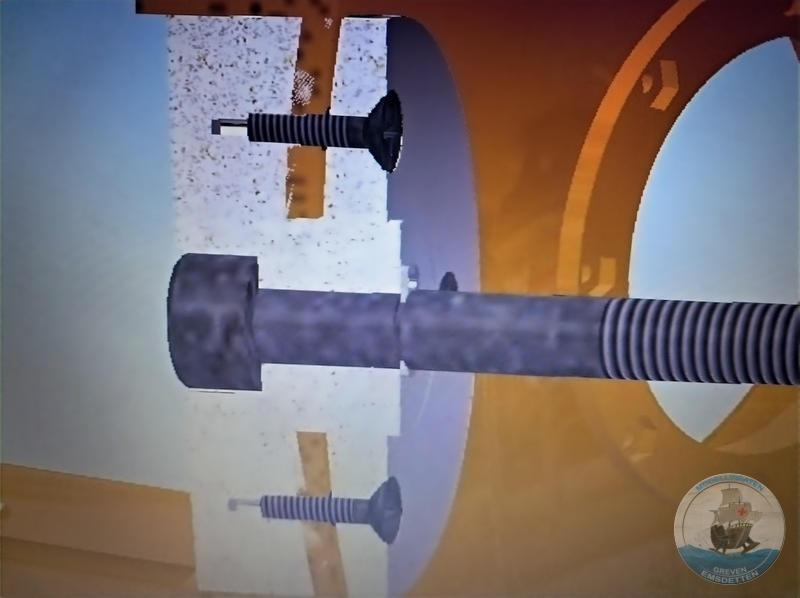

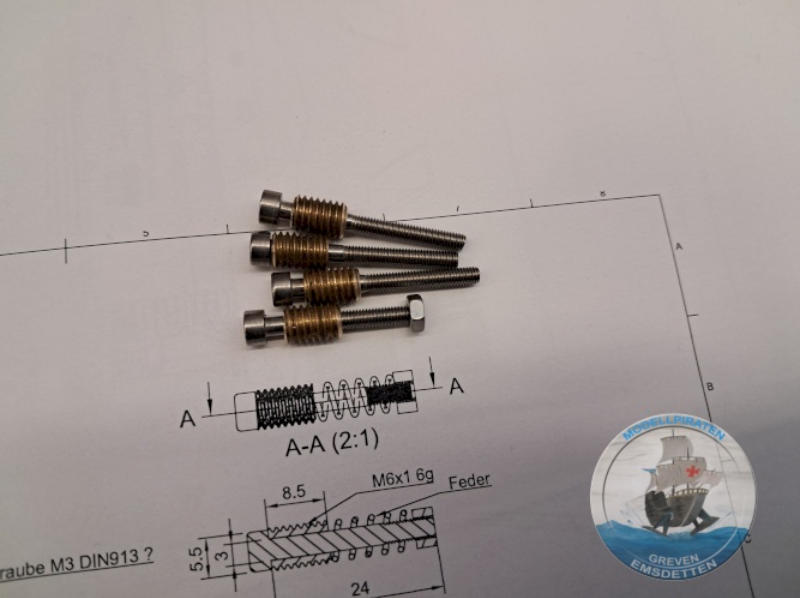

Edelstahl-Druckstück im
Schraubblock zum Schutz des Dichtrings

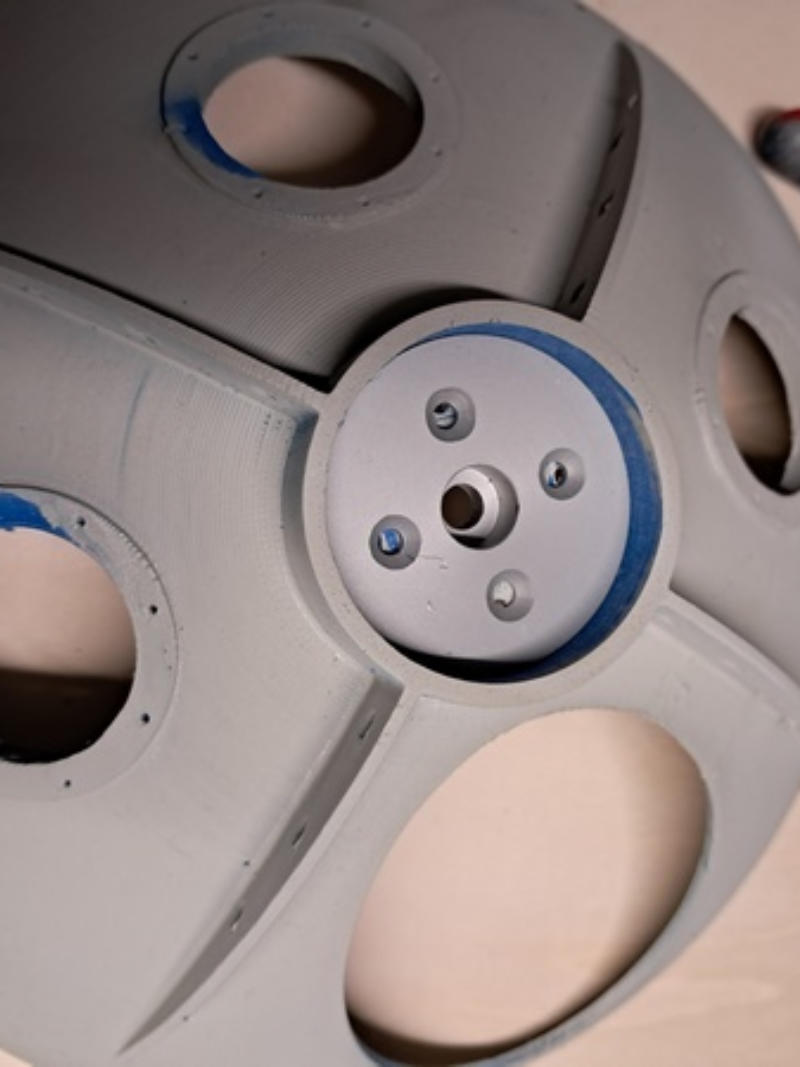

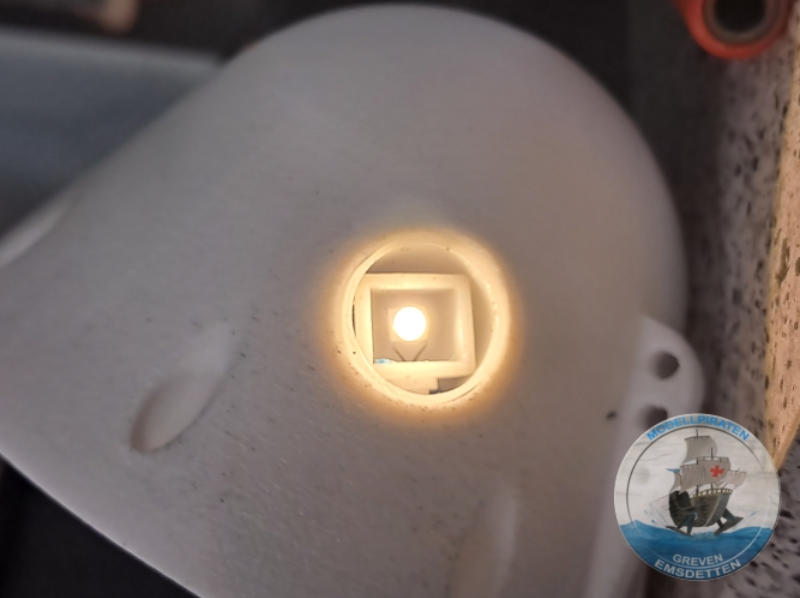

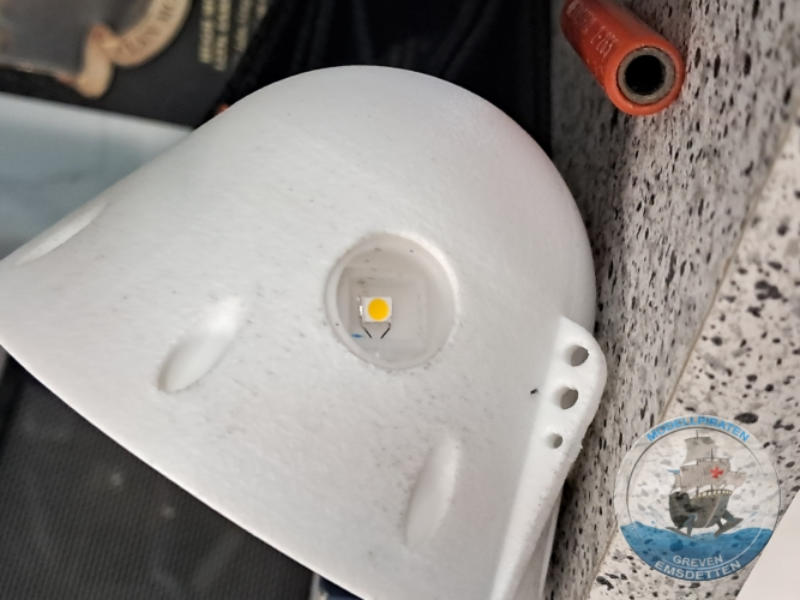

Nase mit testweise eingebauter LED
Nase mit testweise eingebauter LED

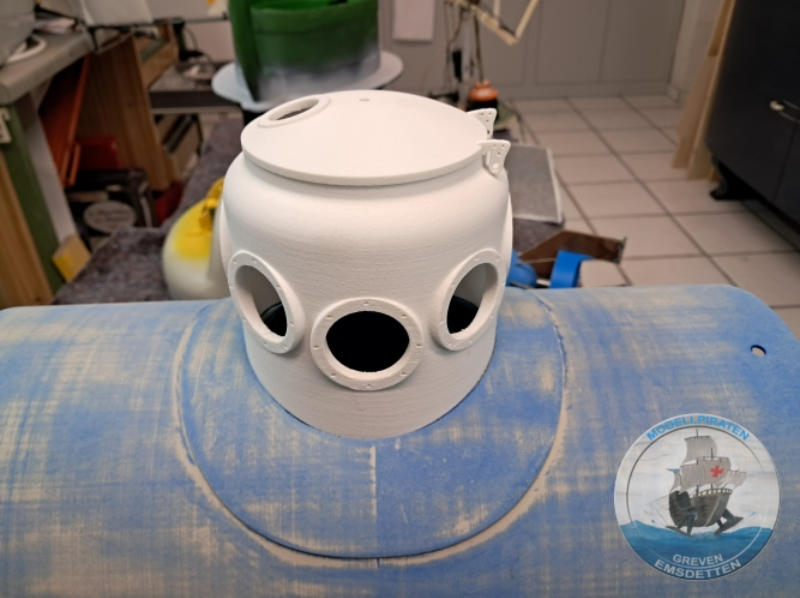

Neudruck des Turms
inklusive Deckel

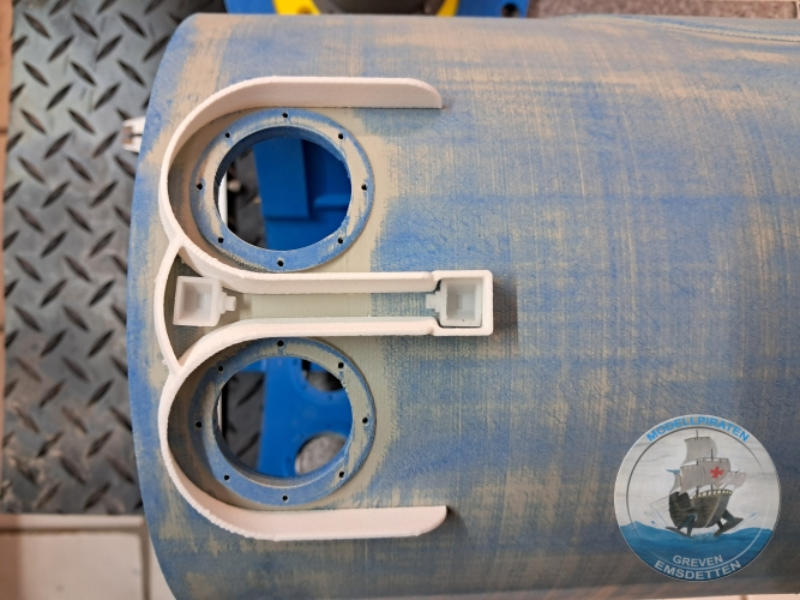

Bullaugenschutz seitlich
mit integrierter Beleuchtung

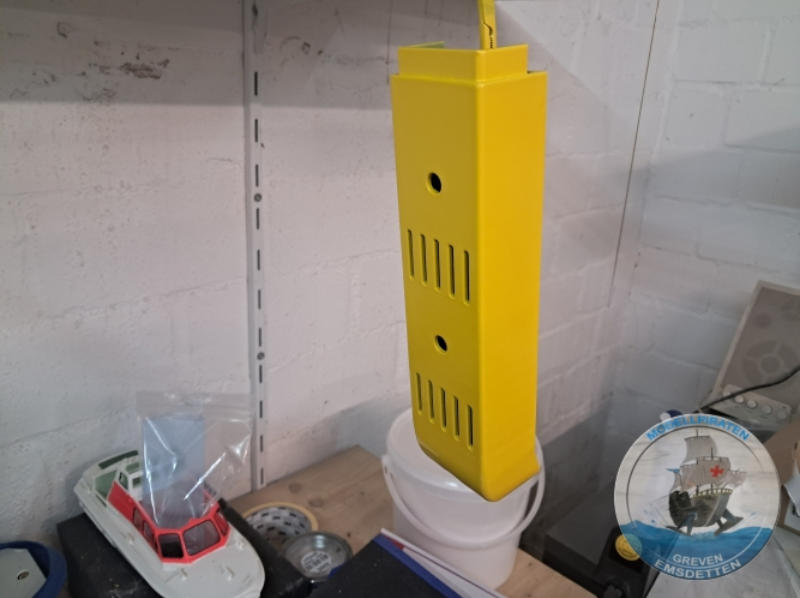

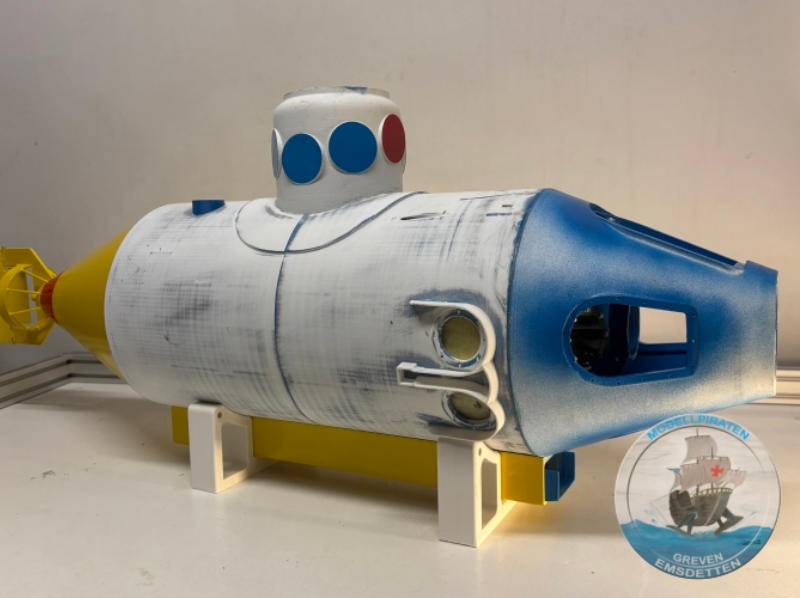

Die ersten Teile sind lackiert
Die ersten Teile sind lackiert

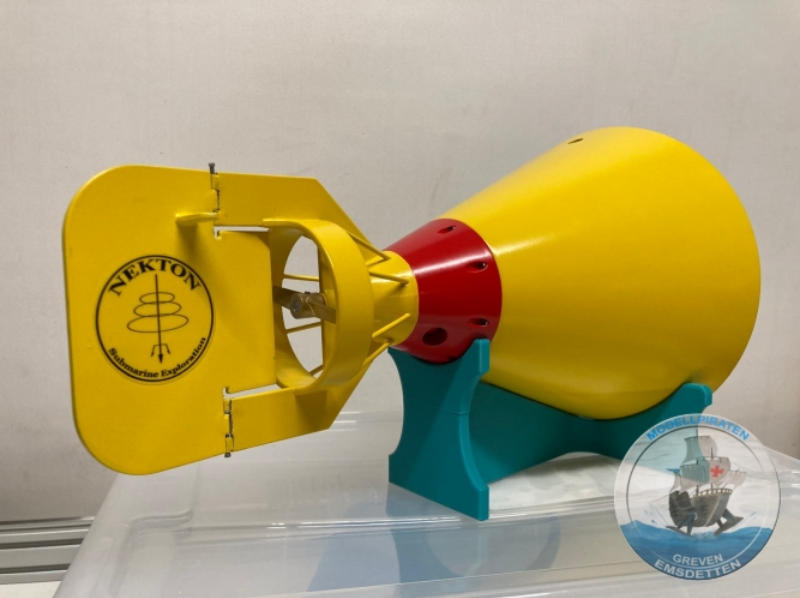

Das fertig lackierte Heckteil der Gamma
– zu erkennen am roten Ring.

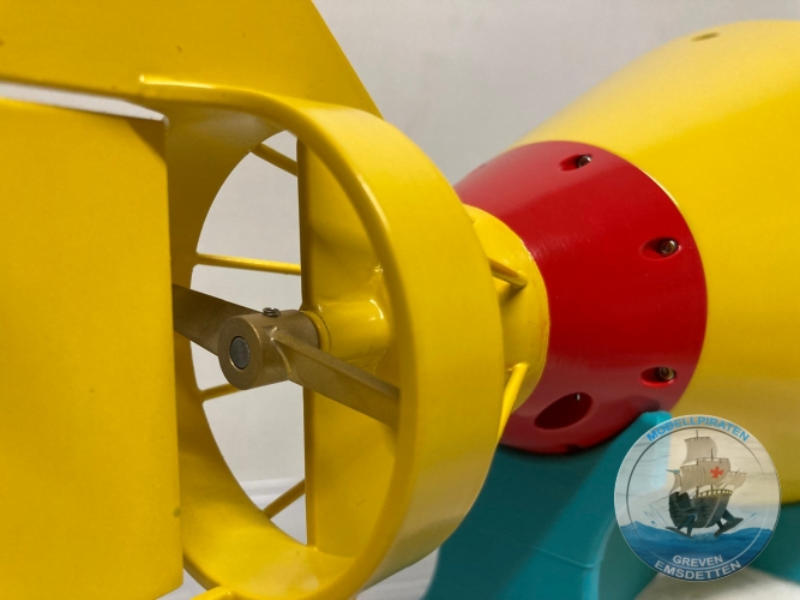

Heckdetails der Gamma
Bilder oben:

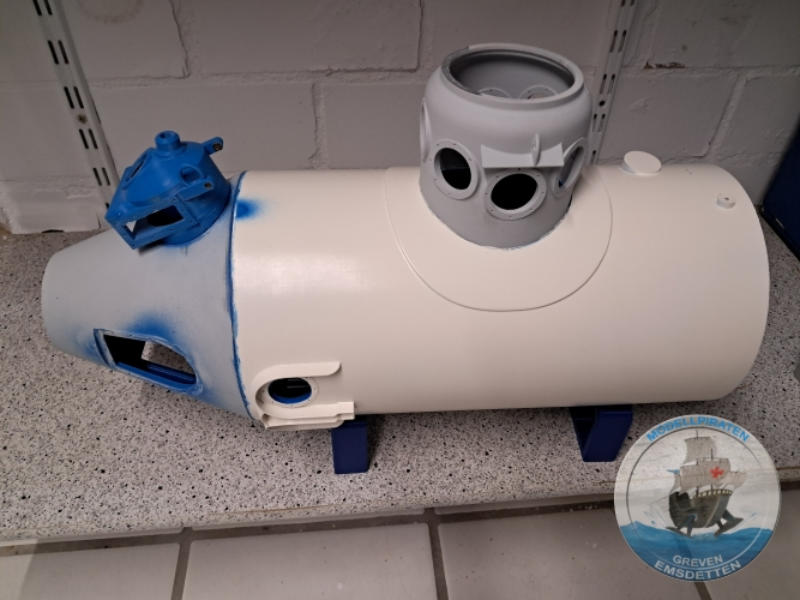

Zunächst wurden der Turm sowie die Schutzabdeckungen der seitlichen
Bullaugen mit dem Rumpf verklebt. Anschließend wurde das innere
Bugteil mit den darin befindlichen Bullaugen am Rumpf befestigt und
verklebt. Abschließend wurde der Konus auf dem inneren Bugteil
montiert und ebenfalls verklebt.
Bilder oben:

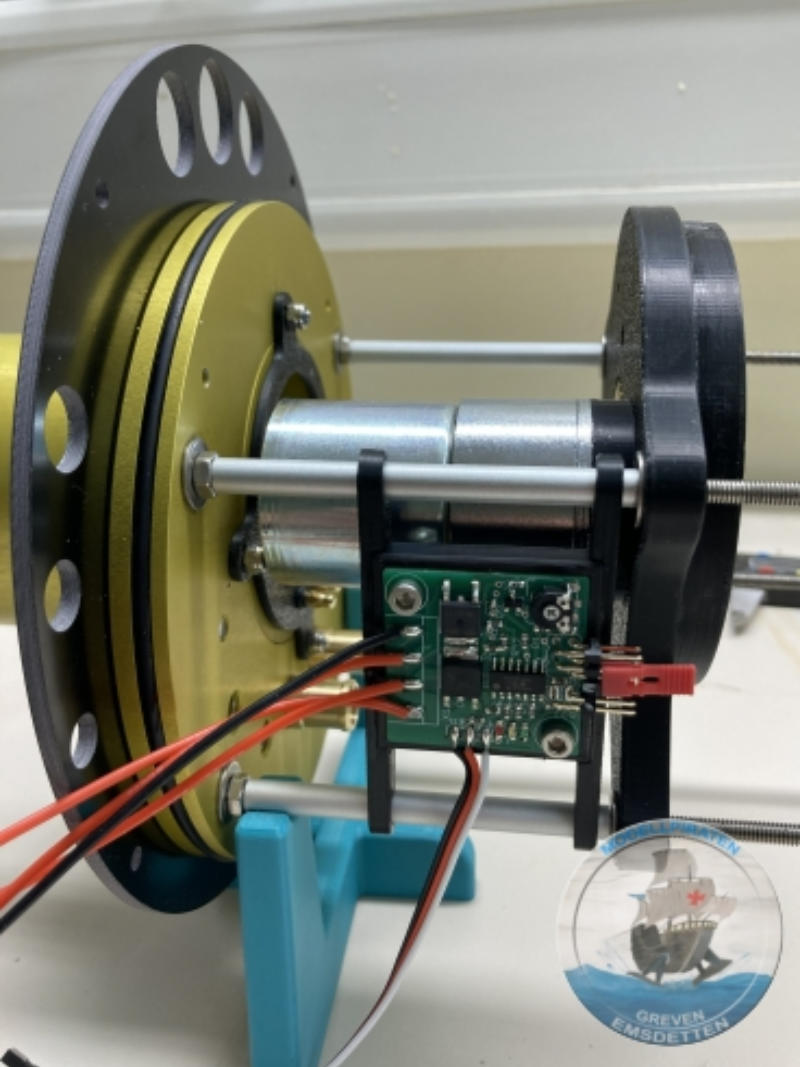

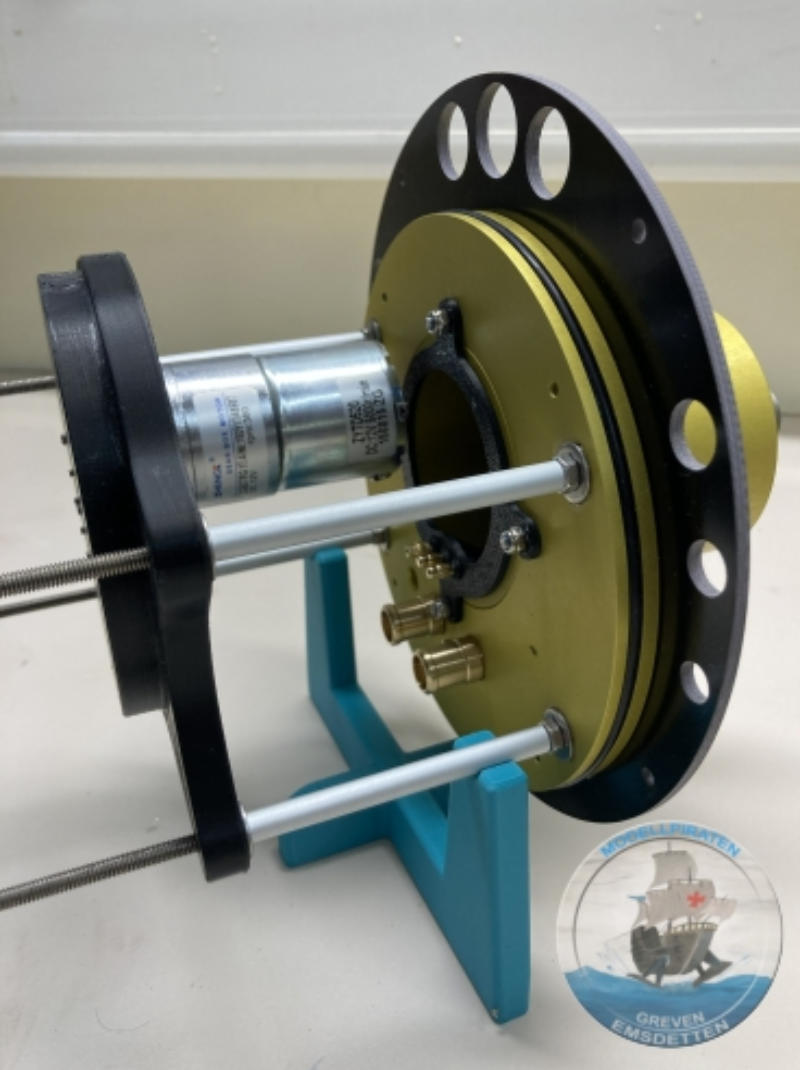

Mit dem Aufbau des Technikgerüsts wurde begonnen. Zunächst wurden
die vier Gewindestangen befestigt und anschließend die
Antriebsmotorgondel eingebaut. Danach wurden die ersten Abstandshalter
aus Aluminium auf die Gewindestangen aufgeschoben.

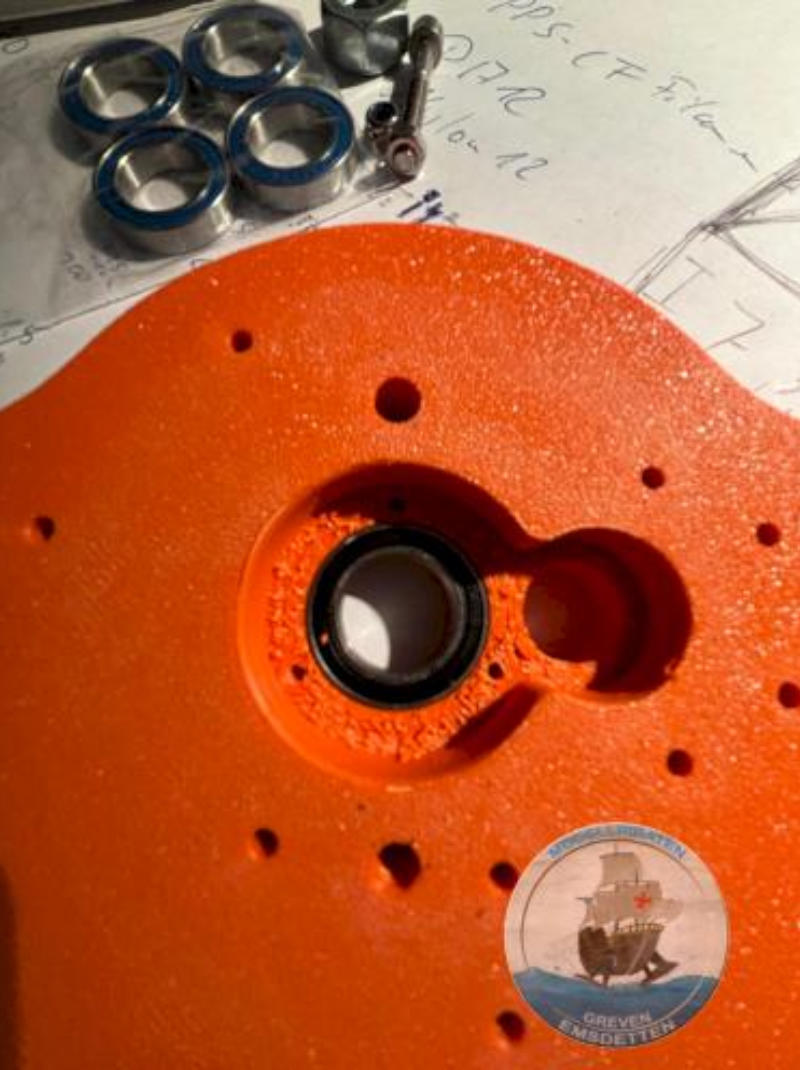

Im nächsten Arbeitsschritt wurde der Tauchtank-Motorspant montiert
und der Halter für die Tauchtanksteuerung eingeklickt.
Bilder oben:

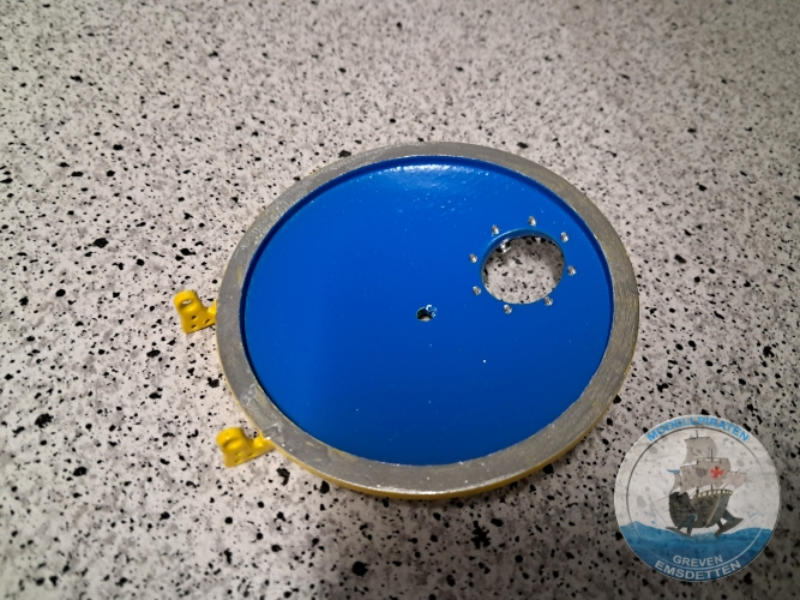

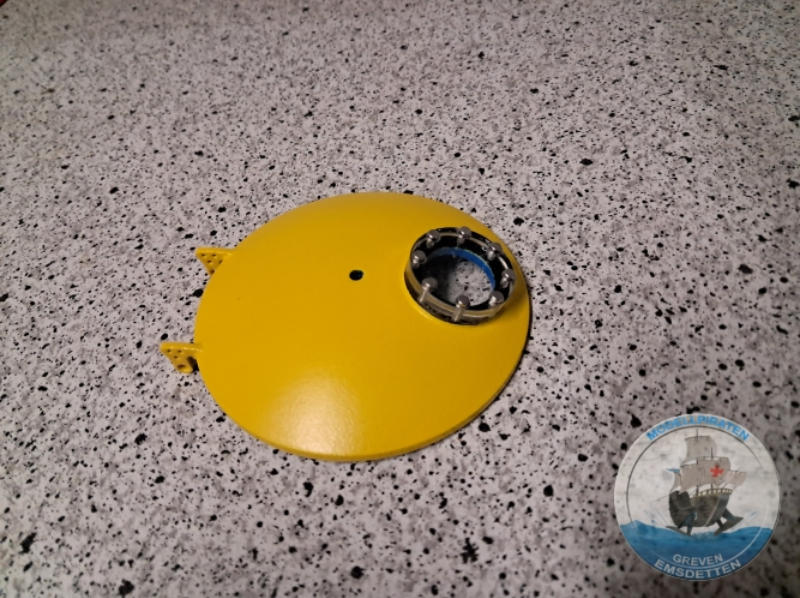

Lackierter Turmdeckel – Ober- und Unterseite mit montiertem Bullauge
Bilder oben:

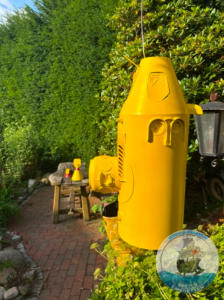

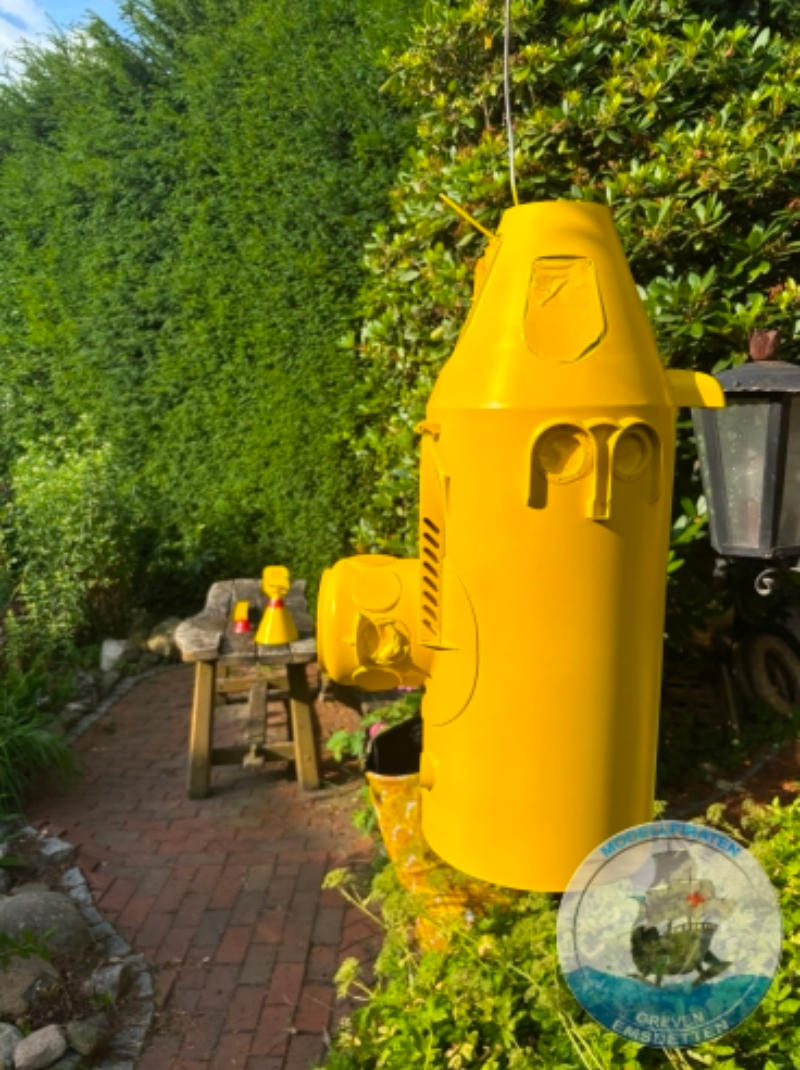

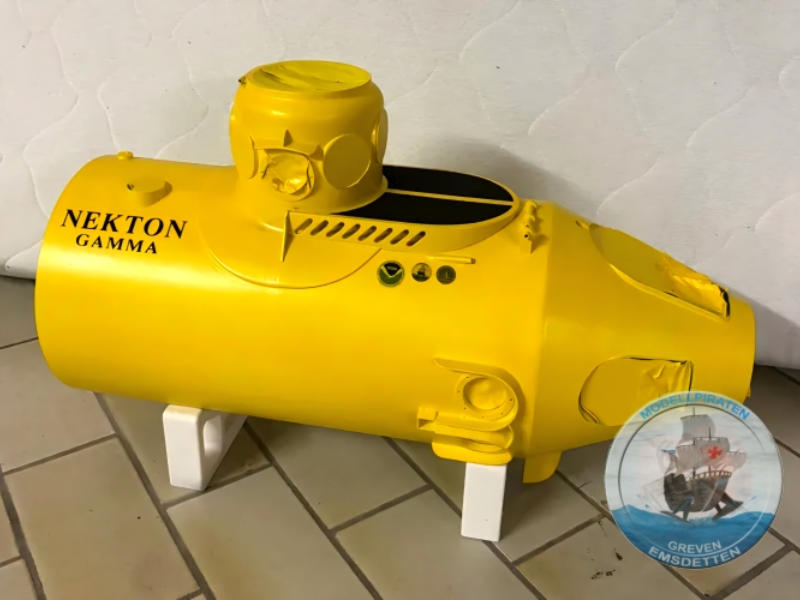

Der Rumpf der Gamma erhielt zunächst seine Lackierung. Anschließend
folgten die Beschriftung sowie einige Aufkleber. Zum Schluss wurde
der Antirutschbelag aus Silbersand aufgetragen und schwarz lackiert.
